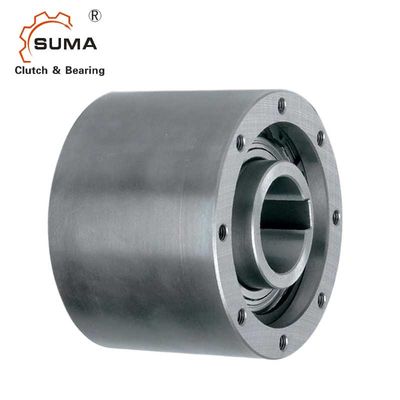

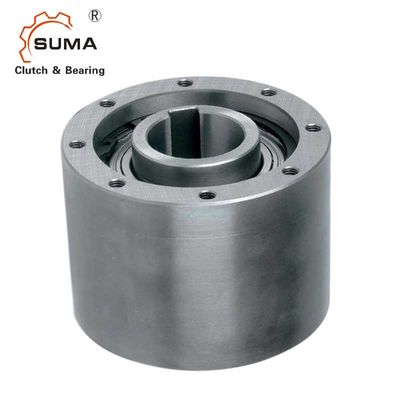

多目的スプラグ クラッチを過剰運転する3400Nm SMZ60 GCr15 1の方法

基本情報
起源の場所: 中国
ブランド名: SUMA
証明: ISO SGS
モデル番号: SMZ60
最小注文数量: 1
価格: USD200-USD240 PER PIECE
パッケージの詳細: カートン箱/木箱
受渡し時間: 10-15幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
製品名: SMZ60に耐えるカム クラッチ 支えられる忍耐: はい
材料: 鋼鉄GCr15の忍耐 サイズ: 60*155*100mm
トルク容量: 3400Nm 保証: 1年
パッケージ: カートン箱/木箱 重量: 10.2kg
ハイライト:

スプラグ クラッチを過剰運転するSMZ60

,

スプラグ クラッチを過剰運転するGCr15

,

3400Nm 1方法スプラグ クラッチ

ポンプ施設管理のために耐えるSMZ60 1方法スプラグ カム クラッチ
特徴


タイプSMZは密封されてのスプラグのタイプ惰性で動く、2 60を使用して支えられる忍耐。.ZZシリーズは油を差された軸受けにグリースを塗る。
単位は渡されたグリース油を差した取付けの準備ができたにである。

SMZの単位は多目的ように、さまざまな適用で使用されるために意図されている。



内部競争はシャフトに調整される。外の競争(次元D4)の内径は接続された部品(スプロケット、滑車、ギヤ、トルク腕…)のために取付けの記録として使用されるべきである。

取付けの栓はg6許容にあるべきである。


次元および容量
多目的スプラグ クラッチを過剰運転する3400Nm SMZ60 GCr15 1の方法 0

タイプ サイズ





速度の過剰運転





重量
SMZ dH7 TKN1) nimax2) namax3) D D2 D3 D4H7 L L1 G z t m
[mm] [Nm] [分1] [分1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
20 300 1600 700 80 30 68 55 65 67 M6 6 12 7.6 2
30 1035 1500 500 100 45 88 75 80 82 M8 6 16 8.9 3.7
35 1100 1400 300 110 50 95 80 85 87 M8 6 16 8.7 4.8
45 1750 1300 300 125 60 110 95 90 92 M8 8 16 8.4 6.2
60 3400 1100 250 155 80 140 125 100 102 M8 8 16 9.1 10.2
70 4300 1000 250 175 95 162 145 103 105 M8 8 16 8.6 13.2

ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい10に13
2)内部競争の過剰運転
3)外の競争の過剰運転
DIN 6885.1へのキー溝
」土台および維持の指示を参照しなさい
16に19ページ

土台およびカップリング

多目的スプラグ クラッチを過剰運転する3400Nm SMZ60 GCr15 1の方法 1
映像
多目的スプラグ クラッチを過剰運転する3400Nm SMZ60 GCr15 1の方法 2

多目的スプラグ クラッチを過剰運転する3400Nm SMZ60 GCr15 1の方法 3
