MZ30G 76MMの厚さのBackstoppingカム軸受けクラッチ
特徴
バックストップ、かクラッチの塗布を過剰運転するために適したMZ-Gをタイプする。外の競争の円周の地面の終わり。
技術的なデータ
項目 | MZ30G |
材料 | GCr15 |
穴dia。 | 30のmm |
外dia。 | 100つのmm |
幅 | 76のmm |
トルク容量 | 735 N.m |
重量 | 3.2 kg |
パッケージ | カートン箱、あなたの条件として木箱または |
次元および容量
モデル
|
トルク | Max.Overrunning | 最高。 | 抗力 | |
容量 |
内部 競争 |
外 競争 |
インデクシング | トルク | |
(N·m) | (r/min) | (周期/分) | (N·m) | ||
MZ15G | 186 | 2,200 | 900 | 150 | 0.2 |
MZ17G | 215 | 2,000 | 800 | 150 | 0.2 |
MZ20G | 323 | 1,900 | 700 | 150 | 0.29 |
MZ30G-22 | 735 | 1800 | 500 | 150 | 0.39 |
MZ30G-25 | |||||
MZ30G | |||||
MZ35G | 1,080 | 1,700 | 300 | 150 | 0.49 |
MZ45G-40 | 1620 | 1700 | 300 | 150 | 0.69 |
MZ45G | |||||
MZ60G-50 | 2110 | 1600 | 250 | 150 | 0.98 |
MZ60G-55 | |||||
MZ60G | |||||
MZ70G-65 | 3040 | 1300 | 250 | 150 | 1.27 |
MZ70G |
穴サイズ | C |
B (h7) |
F |
E |
K |
PCD D |
S |
HM No.of 叩かれた穴 ×Pitchを×Size |
重量 (kg) |
|||
Dia. (H7) |
キー溝 | 小さな溝 J |
||||||||||
15 | 5×2.3 | 0.8 | 55 | 53 | 68 | 25 | 47 | 1.3 | 58 | 10 | 6-M5×0.8 | 1.3 |
17 | 5×2.3 | 0.8 | 63 | 61 | 75 | 28 | 52 | 1.3 | 64 | 10 | 6-M5×0.8 | 1.7 |
20 | 5×2.3 | 0.8 | 64 | 62 | 80 | 30 | 55 | 1.3 | 68 | 12 | 6-M6×1.0 | 1.9 |
22 | 8×3.3 | 1.0 | 70 |
68 |
100 |
45 |
75 |
1.3 |
88 |
16 |
6-M8×1.25 |
3.2 |
25 | 8×3.3 | 1.0 | ||||||||||
30 | 10×3.3 | 1.0 | ||||||||||
35 | 10×3.3 | 1.0 | 78 | 76 | 110 | 50 | 80 | 1.3 | 95 | 16 | 6-M8×1.25 | 4.4 |
40 | 12×3.3 | 1.3 | 87 |
85 |
125 |
60 |
95 |
1.3 |
110 |
16 |
8-M8×1.25 |
6.2 |
45 | 12×3.3 | 1.3 | ||||||||||
50 | 14×3.8 | 1.5 | 90 |
88 |
155 |
80 |
125 |
1.3 |
140 |
16 |
8-M8×1.25 |
9.5 |
55 | 16×4.3 | 1.5 | ||||||||||
60 | 18×4.4 | 1.5 | ||||||||||
65 | 18×4.4 | 1.8 | 105 |
103 |
175 |
95 |
145 |
1.3 |
162 |
16 |
8-M8×1.25 |
13.1 |
70 | 20×4.9 | 1.8 |
注:
1. Tの最高の= 2 × T KN
2. 内部競争の過剰運転
3. 外の競争の過剰運転
DIN 6885.1へのキー溝
土台およびカップリング

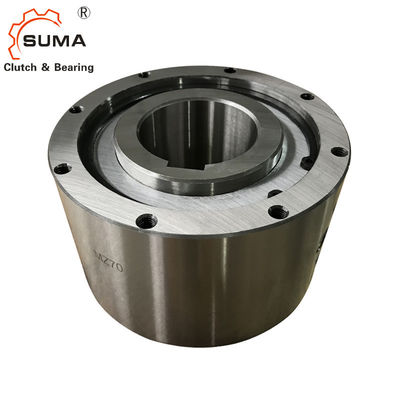

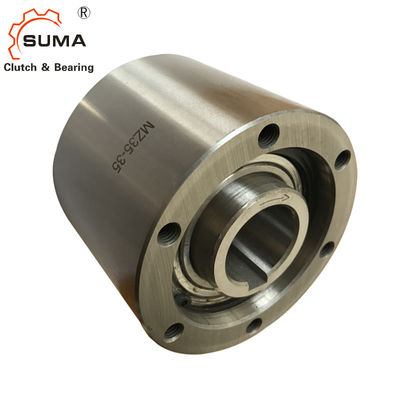

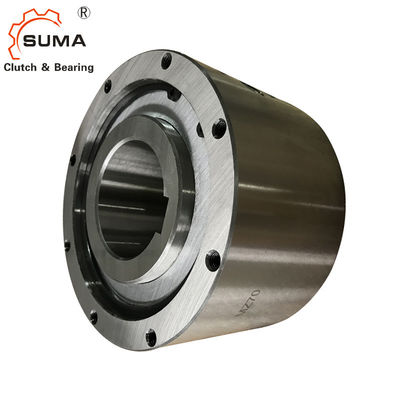

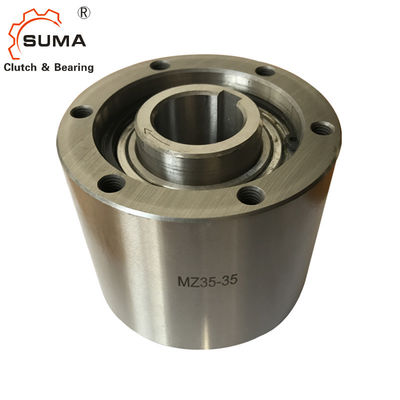

映像
