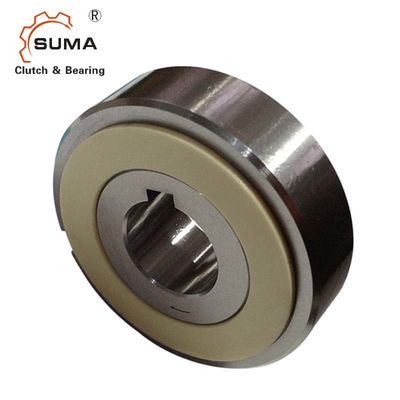

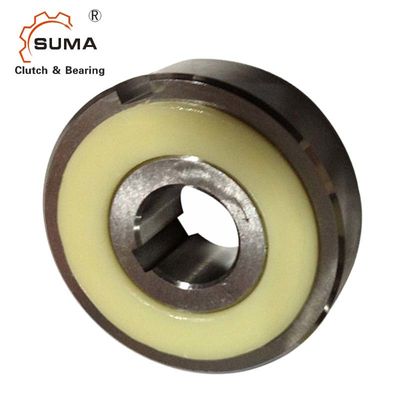

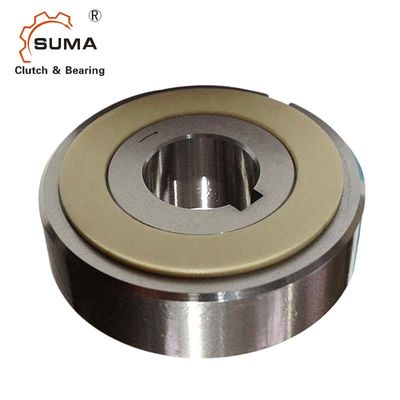

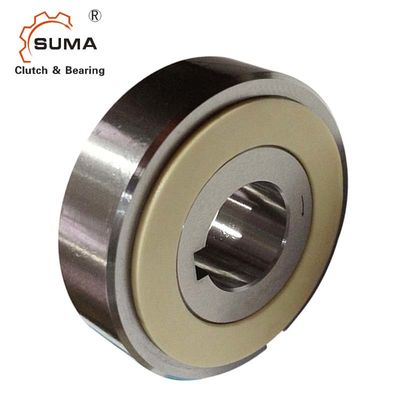

LD04特別なグリース1の方法スプラグ カム クラッチ軸受け
次元および容量
モデル |
トルク 容量 (Nm) |
抗力 トルク (Nm) |
最高。 過剰運転 (r/min) |
分) |
Max.Radial 負荷場合の 過剰運転 (kgf) |
穴サイズ |
B |
C |
D |
E |
外の競争 キー溝 |
重量 (kg) |
||
内部競争 | Dia. (H7) |
キー 方法 |
||||||||||||
LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
土台およびカップリング
取付けおよび使用法
1. LDシリーズ カム クラッチは特別なグリースとprelubricated、使用可能である。
付加的な潤滑油は要求されない。
2。クラッチをシャフトに取付けた場合、柔らかいハンマーによってクラッチの内部競争をクラッチを防ぐためにわずかに押しなさい
入れることからの外の競争内部競争から。
3.版を付けること確実でであって下さい。これは外の競争が内部競争から入れることを防ぐ。See推薦した
権利にリストされている版の次元。
4。潤滑のために、グリースと版および押し出された金属に塗りなさい。
5。決してクラッチに押し出された負荷を加えてはいけない。他の装置はクラッチに加えられる押し出された負荷をとるために提供されるべきである。
6.キーはJIS B1301-1959に従ってあるべきである。
7。滑車、スプロケット、等の穴は、H6またはH7の許容があるべきである。
