商品の詳細:
|
| 製品名: | MZEU12に耐えるカム クラッチ | 支えられる忍耐: | はい |
|---|---|---|---|
| 材料: | 鋼鉄GCr15の忍耐 | サイズ: | 12*62*42mm |
| トルク容量: | 60Nm | 保証: | 1年 |
| パッケージ: | カートン箱/木箱 | OEM: | 受け入れなさい |
| ハイライト: | MZEUのバックストップのクラッチ,スプラグのバックストップのクラッチ,MZEUカム クラッチ軸受け |
||

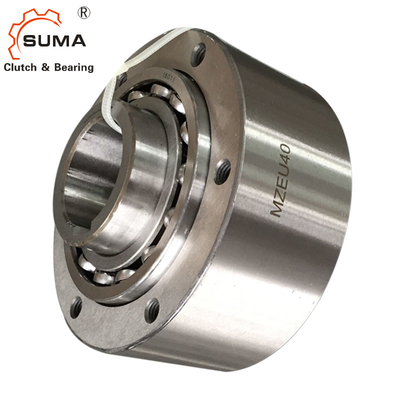

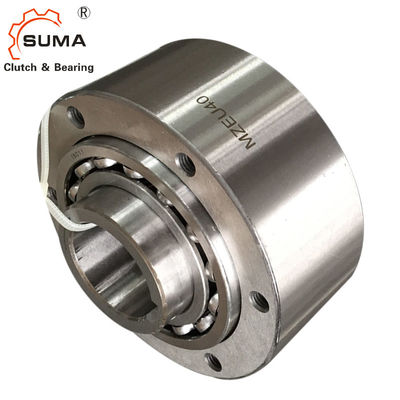

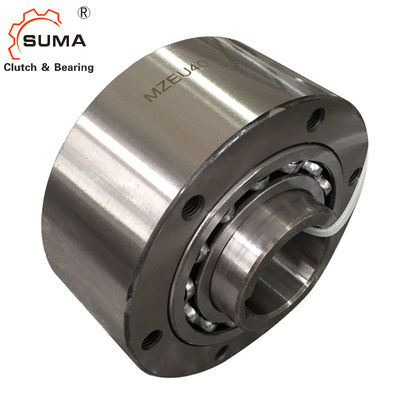

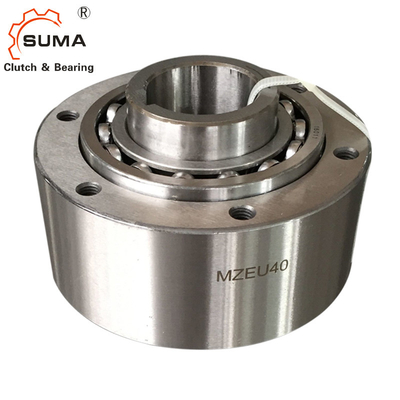

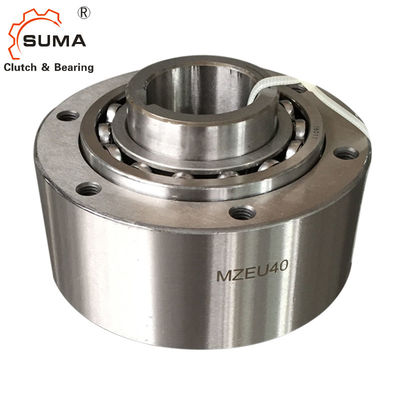

MZEU12鋼鉄GCr15 1方法スプラグ60 Nmカム バックストップのクラッチ
1. モデルNO MZEU12へのMZEU80は前グリースを塗られ、潤滑を要求しない。
操作上の温度較差は-40Cへ+40Cである。
モデルNo.MZEU90へのMZEU150はオイルの潤滑を要求する。
2. MZEU80スプロケットおよび他のトルクの送信の要因へのモデルNO MZEU12は標準的なフランジと使用することができる。
3。私達はh7のシャフトの許容を推薦し、ISO R773 （DIN 6885.1）のキー溝は標準的である。
4。私達はスプロケットおよび他の部品のためのE H7の許容を推薦する。
5.フランジ、スプロケットおよび他の部品の外の競争そして接触表面の両端の表面をきれいにしなさい。
次元および容量
モデル |
トルク 容量 |
最高。過剰運転 |
抗力 トルク |
穴サイズ |
キー溝 |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
重量 |
||
| N·m | r/min | r/min | N·m | H7 | 内部競争 | h7 | PCD | C | （kg） | ||||||||
| MZEU12 （K） | 60 | 2000年 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU15 （K） | 100 | 1800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU20 （K） | 245 | 1600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU25 （K） | 425 | 1600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU30 （K） | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU35 （K） | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU40 （K） | 1350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU45 （K） | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU50 （K） | 2070年 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU55 （k） | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU60 （k） | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU70 （k） | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU80 （k） | 5170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU90 （k） | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 （K） | 17600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 （K） | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 （K） | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
土台およびカップリング
6. モデルNoのため。MZEU90へのMZEU150は両端に外の競争の表面に、シールの接着剤を加える。
7。回転の方向を点検しなさい。
8。標準的なフランジを、スプロケットおよび他の装置は軸受けのまわりでクラッチに取付けるときそれらに合い、外の競争の両端にボルトをねじで締める。
9。反対側にフランジおよびスプロケットを両方取付けることによって、回転の方向は変えることができる。
10。シャフトにクラッチを取付けた場合、内部競争に決して外の競争に圧力を適用してはいけない。
11。高速指示の適用のため（以上50 c/m）強いばねのタイプがisrecommended。
12。モデルNOの記述
MZEU K
印無し:外の競争のキー溝無し。
K:外の競争のキー溝。
映像
