| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | MX50 |

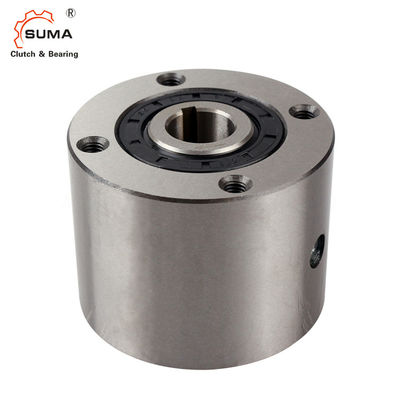

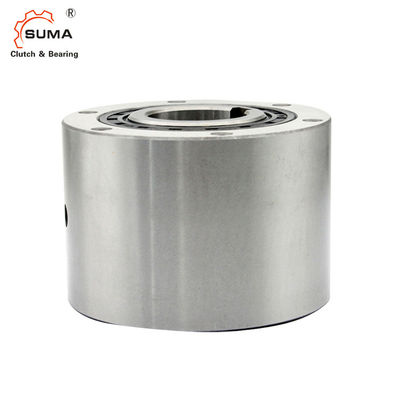

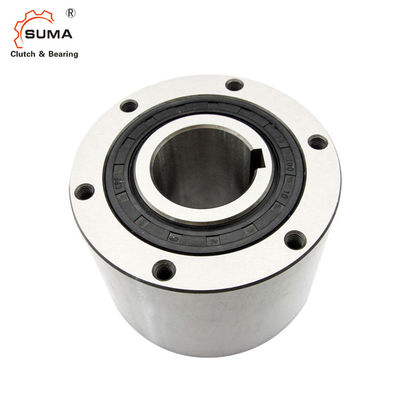

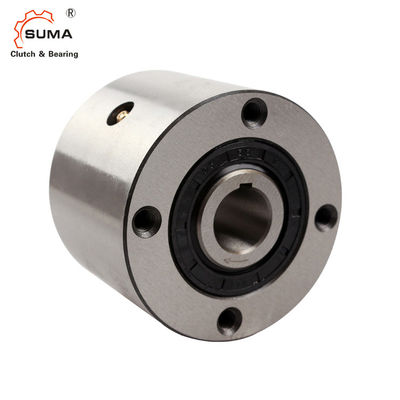

MX50はローラー1方向カム クラッチ軸受けを惰性で動かす
取付けおよび使用法
1. 取付けのために、クラッチを滑車、ギヤ、またはトルク腕のハブの穴に挿入し、クラッチの端の表面の叩かれた穴にボルト（高圧）をねじで締めなさい。権利の実例を見なさい。
2. 出版物適合は適用の指示のMXシリーズ クラッチに要求されるが、0.025 mmを時出版物付属品超過しない。
3. キー溝に堅く合うためにキーの側面を調節しなさいしかしキーの上とキー溝間の整理を許可しなさい。
4. クラッチをシャフトに取付けた場合、クラッチの内部競争の端に、決して外の競争に圧力を適用してはいけない。
5. カム クラッチの適切な選択は正確な指示の性能を提供する。ブレーキ装置およびbackstopping装置はまたより正確な性能に要求されるかもしれない。
6. ハブの穴の許容はH6またはH7べきである。
次元および容量
| モデル | トルク 容量 |
最高。 インデクシング |
穴サイズ | B （h7） |
C | PCD D |
E | F | S |
潤滑 ピッチ |
慣性 内部 競争 |
抗力 トルク |
オイル | 重量 | ||
| Dia. | キー溝 | |||||||||||||||
| （N·m） | （周期/分） | （kg·M2） | （N·m） | （ml） | （kg） | |||||||||||
| MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
| MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
| MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
| MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
土台およびカップリング
映像
