商品の詳細:
|
| 製品名: | MZ20に耐えるクラッチの過剰運転 | 支えられる忍耐: | はい |
|---|---|---|---|
| 材料: | 鋼鉄GCr15の忍耐 | サイズ: | 20*80*67mm |
| トルク容量: | 323Nm | 保証: | 1年 |
| パッケージ: | カートン箱/木箱 | OEM: | 受け入れなさい |
| ハイライト: | 顧客用軸受けの過剰運転,MZ20顧客用軸受け,MZ20注文軸受け |
||

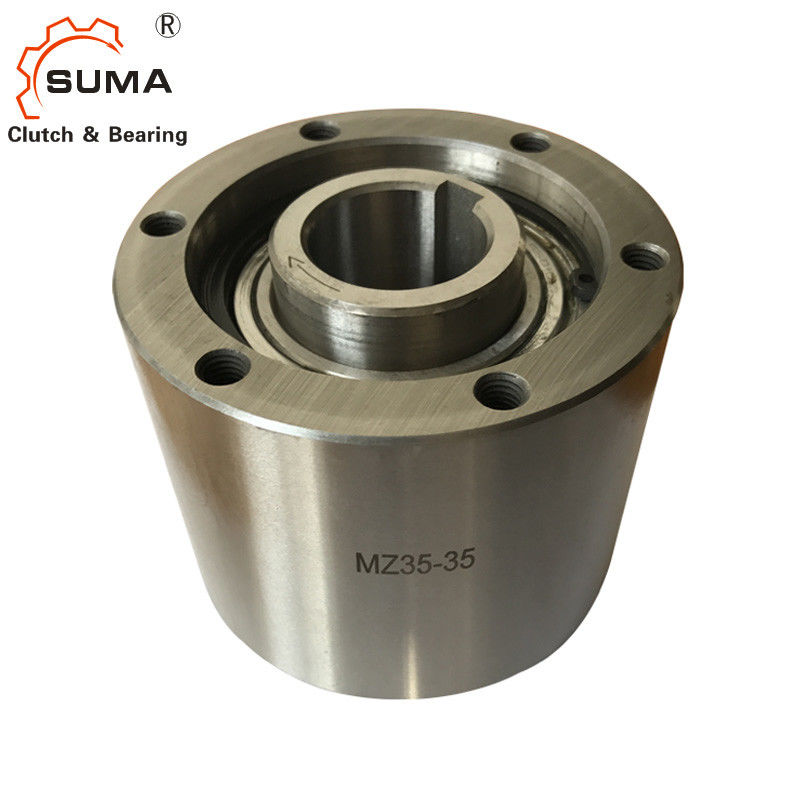

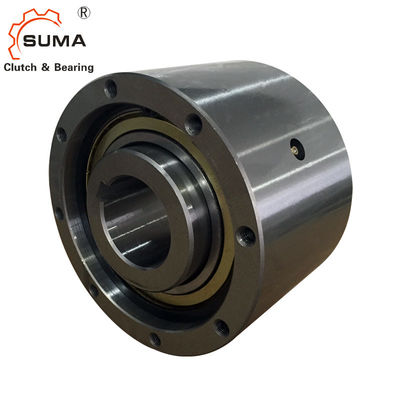

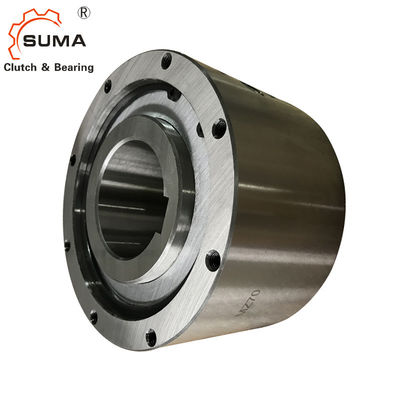

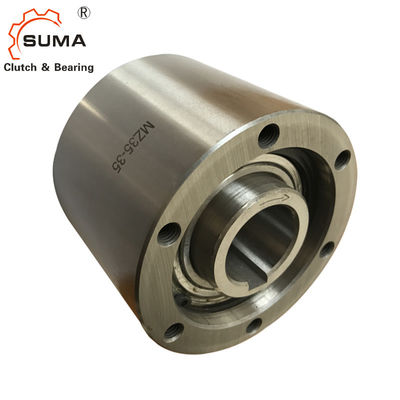

印刷機械類のためのカム クラッチを過剰運転するMZ20 1方法
特徴
タイプMZは密封されてのスプラグのタイプ惰性で動く、2 60を使用して支えられる忍耐。.ZZシリーズはlubrucated軸受けにグリースを塗る。単位は渡されたグリース油を差した取付けの準備ができたにである。MZの単位は多目的ように、さまざまなapplicatoinsで使用されるために意図されている。典型的な取付けの整理は次のページで示されている。内部競争はシャフトに調整される。外の競争の内径は接続された部品（スプロケット、滑車、ギヤ、トルク腕…）のために取付けの記録として使用されるべきである。取付けの栓はg6許容にあるべきである。
技術的なデータ
| 項目 | MZ20 |
| 材料 | GCr15 |
| 穴dia。 | 20のmm |
| 外dia。 | 80のmm |
| 幅 | 67のmm |
| トルク容量 | 323 N.m |
| 抗力トルク | 0.29 N.m |
| 重量 | 2つのkg |
| パッケージ | カートン箱、あなたの条件として木箱または |
次元および容量
| モデル |
トルク容量 （Nm） |
抗力トルク （Nm） |
最高の過剰運転 （r/min） |
最大インデクシング （周期/nin） |
穴 サイズ |
C |
B |
F |
（M6） |
G |
PCD D |
S |
HM No.of 叩かれた穴 ×Pitchを×Size |
重量 （kg） |
|||
| 内部競争 | 外の競争 | Dia. （H7） |
キー 方法 |
||||||||||||||
| MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5×0.8 | 1.4 |
| MZ17 | 215 | 0.2 | 2000年 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5×0.8 | 1.8 |
| MZ20 | 323 | 0.29 | 1900年 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6×1.0 | 2.0 |
| MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8×1.25 |
3.7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||
| MZ35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8×1.25 | 4.8 |
| MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1.25 |
6.2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8×1.25 |
10.2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8×1.25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
土台およびカップリング
