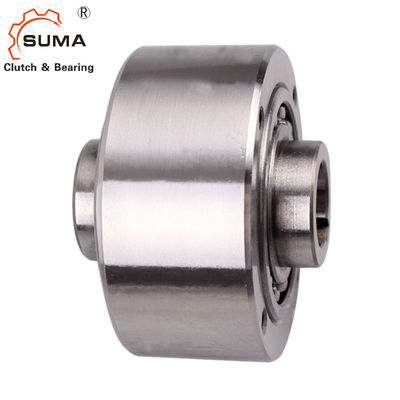

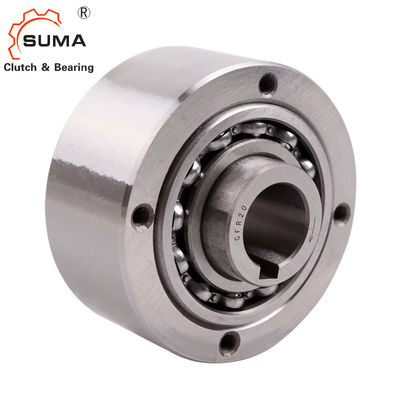

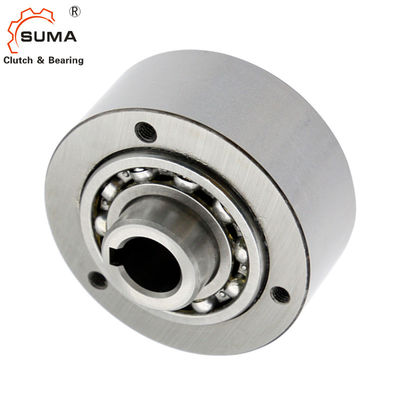

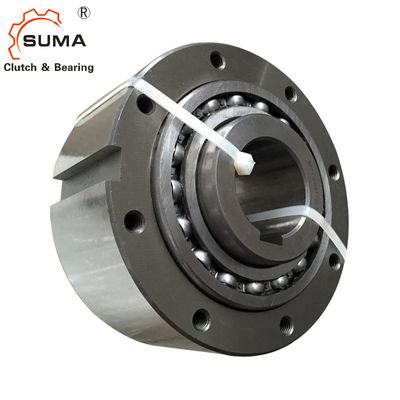

GL12 GLP12のスプラグH6の許容55Nmバックストップ カム クラッチ
特徴
GLのタイプは160があるために惰性で動く。外の競争を持つ内部競争を集中させるのに使用されているシリーズ玉軸受。トルク力はねじによってシャフト内部競争にと外の競争から外的な区域にキーによって送信される。シャフトの許容はh6またはj6および外の競争のキーの許容でなければh7ならない。グリースかオイルの潤滑はページで12与えられる指示に続く操作の前にに惰性で動く適用されなければならない。それぞれは外の競争とフランジの間で挿入されなければならない2つのペーパー ガスケットによって供給される惰性で動く。それらが使用されなかったら、深刻な被害を受けられてもよい惰性で動かしなさい。
技術的なデータ
製品名 | GL GLP 1の方法スプラグ軸受け |
モデル | GL GLP |
材料 | GCr15 |
パッケージ | カートン箱/木箱、滑車、等 |
支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン |
受渡し時間 | サンプルのための2-4日、大きい順序のための7日 |
次元および容量
モデル | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | nMAX分1 |
TN | 抵抗 トルク |
重量 | |
mm | 内部 競争 |
外 競争 |
Nm | Nm | Kg | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4000 | 5600 | 55 | 0.11 | 0.5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000年 | 2625 | 1.50 | 8.6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900年 | 3500 | 1.60 | 10.5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13.50 | 138.0 |
モデル | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | bH8 | t | nMAX分1 |
TN | 抵抗 トルク |
重量 | |
mm | mm | 内部 競争 |
外 競争 |
Nm | Nm | Kg | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0.5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GLP 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000年 | 2625 | 1.50 | 8.6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900年 | 3500 | 1.60 | 10.5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GLP 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
t最高の= 2 x T n
1キー溝の喧騒6885のページ
*GLP12に穴を通して3 x ø5,5がある
1)内部競争は外の競争より速い
2)外の競争は内部競争より速い
