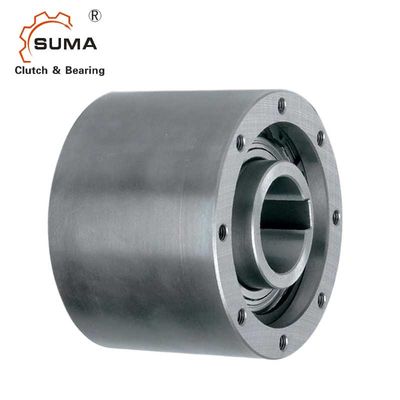

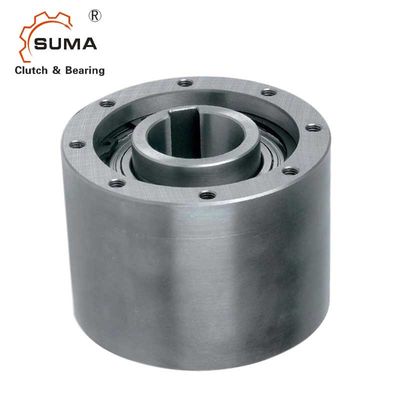

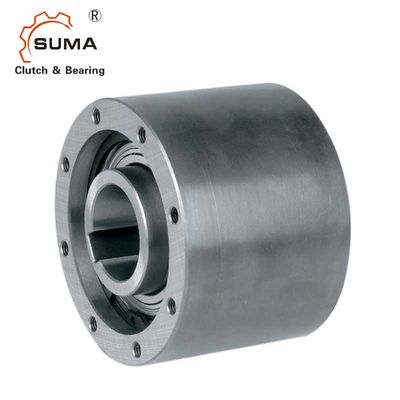

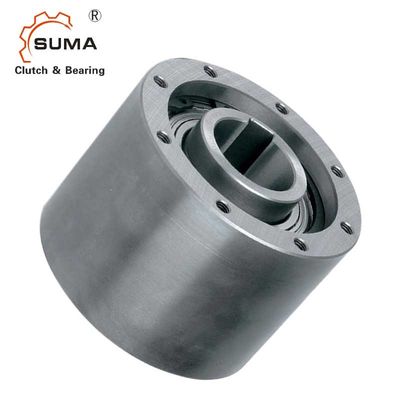

SMZ20は67MMのG6許容カム クラッチ軸受けを密封した
特徴
タイプSMZは密封されてのスプラグのタイプ惰性で動く、2 60を使用して支えられる忍耐。.ZZシリーズは油を差された軸受けにグリースを塗る。
単位は渡されたグリース油を差した取付けの準備ができたにである。SMZの単位は多目的ように、さまざまな適用で使用されるために意図されている。典型的な取付けの整理は次のページで示されている。内部競争はシャフトに調整される。外の競争(次元D4)の内径は接続された部品(スプロケット、滑車、ギヤ、トルク腕…)のために取付けの記録として使用されるべきである。取付けの栓はg6許容にあるべきである。
次元および容量
タイプ | サイズ |
|
速度の過剰運転 |
|
重量 | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
[mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 |
ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい10に13
2)内部競争の過剰運転
3)外の競争の過剰運転
DIN 6885.1へのキー溝
」土台および維持の指示を参照しなさい
16に19ページ
土台およびカップリング
