| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO |
| モデル番号 | CSK6001 CSK6002 CSK6003 CSK6004CSK6005 CSK6006 CSK6007 CSK6005PP |

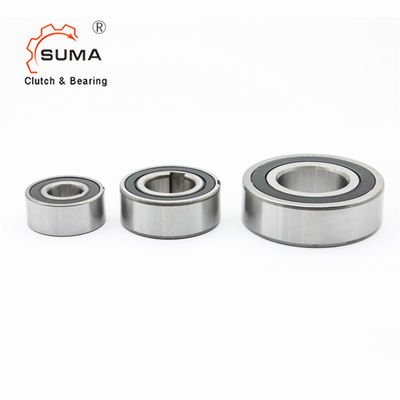

クラッチ軸受けを過剰運転するCSK6005 CSK6006 CSK6007 CSK6005PPのHoldback 1の方法
スプラグ1の方法クラッチ軸受けのFearures
シリーズに耐えるCSK 1の方法に小さい放射状セクション高さがあり、また1の方法軸受けか反逆軸受けとして一般に知られている。1つの方法軸受けは1の方向のシャフトとハウジング間のトルクを送信し、反対の方向の自由な動きを許可するように設計されている。
CSKのクラッチは普通特別なマシン・エレメントである:
1方向の回転が、そこに内部および外リング間の接触のとき、すなわち一方通行クラッチは回って自由である。
他の方向で回るとき、内部および外リングは近い接触にあり、一方通行クラッチは高いトルクを送信できる。
基本的なCSKモデルに加えて、タイプCSK。Pは内部競争のキー溝を特色にする。
従ってそれはk6許容へのシャフトに調整することができる。外の競争はまだN6許容への堅いハウジングに押されなければならない。
CSK. .PPは内部および外の競争のキー溝を特色にする。推薦された取付けの許容はシャフトのh6および堅いハウジングのH6である。包囲されたか実用温度が範囲+5°Cに+60°C.の内にないとき私達に連絡しなさい。
次元および容量
| タイプ | サイズ | シリーズの忍耐 | 負荷の忍耐 | 重量 | 抗力トルク | |||||
| 原動力 | 静的 | |||||||||
| CSK （KK） | d | TKN1） | 最高N | D | L | C | C0 | TR | ||
| [mm] | [N.m] | [分1] | [mm] | [mm] | [kN] | [kN] | [kg] | [N.cm] | ||
| 8 | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
| 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
| CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
| CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
| CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
| CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
| CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
| CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
