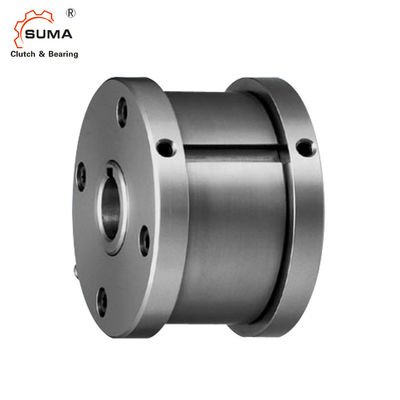

MZEU30 E5+E5はクラッチ1つの方法に耐える735Nmスプラグ フランジを付けたようになる
  • MZEU30 E5+E5はクラッチ1つの方法に耐える735Nmスプラグ フランジを付けたようになる

MZEU30 E5+E5はクラッチ1つの方法に耐える735Nmスプラグ フランジを付けたようになる

起源の場所 中国
ブランド名 SUMA
証明 ISO SGS
モデル番号 MZEU30K E5+E5
プロダクト細部
製品名:
MZEU30K E5+E5に耐えるスプラグ クラッチ
支えられる忍耐:
はい
材料:
鋼鉄GCr15の忍耐
サイズ:
30*100*68mm
トルク容量:
735Nm
保証:
1年
パッケージ:
カートン箱/木箱
重量:
2.6kg
ハイライト:

MZEUのスプラグ クラッチ軸受け

,

E5は軸受けスプラグ クラッチ フランジを付けたようになる

,

MZEU 1の方法スプラグ軸受け

支払及び船積みの言葉
最小注文数量
1
価格
USD160-USD200 PER PIECE
パッケージの詳細
カートン箱/木箱
受渡し時間
7-15日
支払条件
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
製品の説明

MZEU30 E5+E5はクラッチ1つの方法に耐える735Nmスプラグ フランジを付けたようになる



取付けおよび使用法

1. クラッチは基本的なタイプ カム クラッチ、2つのE5フランジと渡され、キット別の部品としてフランジを付けたようになる。

2. 回転の方向を点検し、クラッチにボルトによってE5フランジを付けなさい。

3. スプロケットを、ギヤおよび他の装置は外の競争にクラッチに取付けるとき、それらをおよび装置と外の競争間のキーを固定するために取付ける。

4. 私達はスプロケット、ギヤまたは他の装置の穴のためのH7の許容を推薦する。

5. ボルトによってクラッチに反対側E5のフランジを付けなさい。

6. 反対側にシャフトへクラッチを取付けることによって、回転の方向は変えることができる。

7. シャフトにクラッチを取付けた場合、内部競争に決して外の競争に圧力を適用してはいけない。

8. 高速指示の適用(以上50 c/min)のために強いばねのタイプは推薦される。

次元および容量



モデル


トルク
帽子

acity

最高。過剰運転
抗力
トルク

穴サイズ

キー溝


B

BF

C

D

F

L

M

b

t1


ght

内部

競争

競争

N·m r/min r/min N·m H7

内部

競争

  h7         C   P10   (kg)
MZEU 12K E5+E5 60 2000年 1000 0.20 12 4X1.8 42 62 70 20 51 20 0.8 10.0 4 2.5 0.5
MZEU 15K E5+E5 100 1800 900 0.20 15 5X2.3 52 68 76 28 56 25 0.8 11.0 5 3.0 0.8
MZEU 20K E5+E5 245 1600 700 0.29 20 6X2.8 57 75 84 34 64 30 0.8 10.5 6 3.5 1.2
MZEU 25K E5+E5 425 1600 600 0.33 25 8X3.3 60 90 99 35 78 40 0.8 11.5 8 4.0 1.8
MZEU 30K E5+E5 735 1500 500 0.39 30 8X3.3 68 100 109 43 87 45 1.0 11.5 8 4.0 2.6
MZEU 35K E5+E5 1015 1400 300 0.49 35 10X3.3 74 110 119 45 96 50 1.0 13.5 10 5.0 3.2
MZEU 40K E5+E5 1350 1400 300 0.59 40 12X3.3 86 125 135 53 108 55 1.3 15.5 12 5.0 4.8
MZEU 45K E5+E5 1620 1400 300 0.69 45 14X3.8 86 130 140 53 112 60 1.3 15.5 14 5.5 6.2
MZEU 50K E5+E5 2070年 1300 250 0.79 50 14X3.8 94 150 160 64 132 70 1.3 14.0 14 5.5 8.2
MZEU 55K E5+E5 2400 1300 250 0.88 55 16X4.3 104 160 170 66 138 75 1.5 18.0 16 6.0 9.5
MZEU 60K E5+E5 2950 1200 250 0.98 60 18X 4.4 114 170 182 78 150 80 1.5 17.0 18 7.0 12.3
MZEU 70K E5+E5 4210 1100 250 1.27 70 20X 4.9 134 190 202 95 165 90 1.8 18.5 20 7.5 18.1
MZEU 80K E5+E5 5170 800 200 1.38 80 22X5.4 144 210 222 100 185 105 1.8 21.0 22 9.0 23.1
MZEU 90K E5+E5 12000 450 150 4.70 90 25X5.4 158 230 242 115 206 120 2.0 20.5 25 9.0 28.1
MZEU100K E5+E5 17600 400 130 5.39 100 28X6.4 182 270 282 120 240 140 2.0 30.0 28 10.0 46.3
MZEU130K E5+E5 24500 320 110 6.76 130 32X7.4 212 310 322 152 278 160 2.5 29.0 32 11.0 70.2
MZEU150K E5+E5 33800 240 80 8.13 150 36X8.4 246 400 412 180 360 200 2.5 32.0 36 12.0 146.3

土台およびカップリング




映像


MZEU30 E5+E5はクラッチ1つの方法に耐える735Nmスプラグ フランジを付けたようになる 3
