| 起源の場所: | 中国 |
| ブランド名: | SUMA |
| 証明: | ISO SGS |
| モデル番号: | NF50 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD160-USD200 PER PIECE |
| パッケージの詳細: | カートン箱 |
| 受渡し時間: | 10-15幾日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの1000pcs |
| 製品名: | NF50に耐えるスプラグ クラッチ | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| 回転速度: | 1300RPM | 単位重量: | 5.4KG |
| 保証: | 1年 | サイズ: | 50*130*80mm |
| トルク容量: | 2375Nm | OEM: | 受け入れなさい |
| ハイライト: | NF50 1方法スプラグ軸受け,1つの方法スプラグ軸受けを惰性で動かしなさい,NF50 1方法スプラグ クラッチ |
||

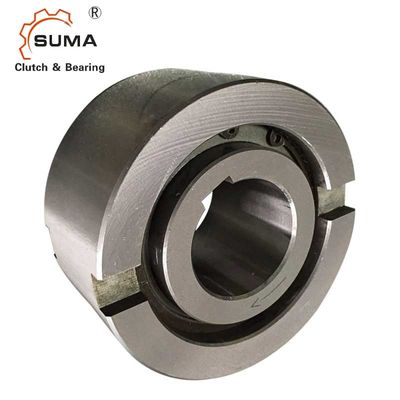

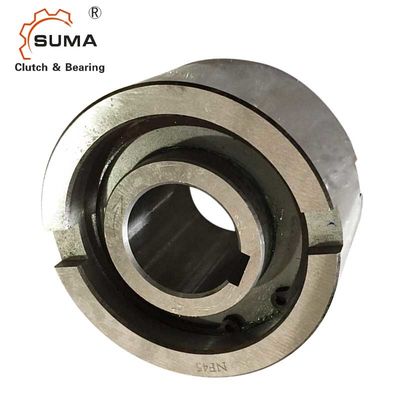

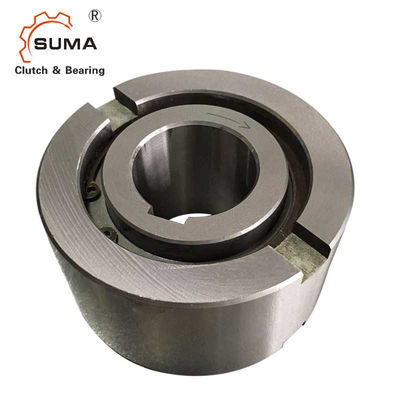

NF50は1つの方法スプラグ軸受けを惰性で動かす
特徴
タイプNFはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸を支えるように要求される
そして放射状の負荷。潤滑およびシーリングはまた取付けによって提供されなければならない。
標準的な潤滑はオイルである。わずかな外径は標準的なボール ベアリング次元である。典型的な整理は次のページに示されているように同じ収容の許容の軸受けの横のこのタイプを、取付けることである。内部競争はシャフトに調整される。外の競争はH7ハウジングの出版物適合を与える肯定的なn6許容がある。付加的な側面のノッチは肯定的なトルク伝達を提供する。
収容の許容がK6にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大するために十分に強いtonotなる。
次元および容量
| タイプ | サイズ | 速度の過剰運転 | 重量 | ||||||||
| NF | dH7 | TKN 1） | nimax 2） | namax 3） | Dn6 | D5 | D6 | L | t | bH11 |
|
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950年 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい10に13
2) 内部競争の過剰運転
3) 外の競争の過剰運転
土台およびカップリング
