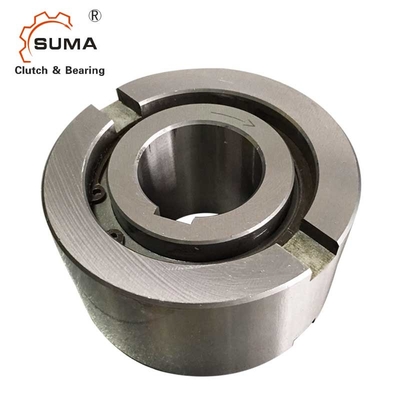

AE35 35*100*48mmは1つの方法Holdbackクラッチ軸受けを惰性で動かす
特徴
名前: | ローラーのタイプ1の方法クラッチ軸受け |
モデルNumbe | AE35 (35mmx100mmx48mm) |
次元: | 35mmx100mmx48mm |
材料: | クロム鋼/GCr15 |
盾: | 開いたタイプ/Shield |
パッキング: | 個々のパッキングの産業パッキング |
ブランド: | SUMA |
支払の言葉: | T/T、L/C;西連合、Paypal |
市場: | ヨーロッパ70%;アジア20%;他の市場10% |
起源: | 江蘇省 |
記述: |
タイプAEはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは支えるように要求される 軸および放射状の負荷。潤滑およびシーリングはまた取付けによって提供されなければならない。 |
機械特性 | わずかな外径は標準的なボール ベアリング次元である。内部競争はシャフトに調整される。外の競争はh6許容があり、ハウジングでK7許容と合うべきである。付加的な側面のノッチは肯定的なトルク伝達を提供する。収容の許容がR6にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大しないには十分に強くなければならない。この設計は± S/2.の内部および外の競争の軸ミスアラインメントを受け入れることができる。 |
適用分野: | 自動車;オートバイ;織物の機械類;印刷機械類;家庭電化製品;建設用機器;農業機械;プラスチック機械類;速度減力剤;電気ローラー;医療機器;適性装置;食糧機械類 |
技術的なデータ
次元および容量
タイプ | サイズ | 速度の過剰運転 | 重量 | 抗力トルク | |||||||||||
AE
|
dH7 (mm) |
TKNか。1 (Nm) |
Nimax 2) (分1) |
Namax 3) (分1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000年 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950年 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
土台およびカップリング
