| 起源の場所: | 中国 |
| ブランド名: | SUMA |
| 証明: | ISO SGS |
| モデル番号: | AL15 ALP15 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD50-USD130 PER PIECE |
| パッケージの詳細: | カートン箱 |
| 受渡し時間: | 7-10幾日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの1000pcs |
| 製品名: | AL15 ALP15に耐えるローラーのクラッチ | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| 単位重量: | 0.8kg | サイズ: | 15*68*52mm |
| 保証: | 1年 | 速度の過剰運転: | 6500rpm |
| OEM: | 受け入れなさい | パッケージ: | カートン箱か木の場合 |
| ハイライト: | AL15ローラーのクラッチ軸受け,H7許容ローラーのクラッチ軸受け,AL15 1方法軸受 |
||

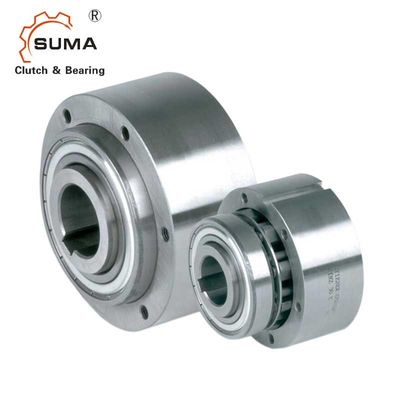

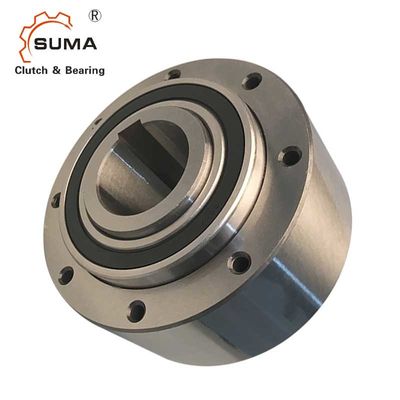

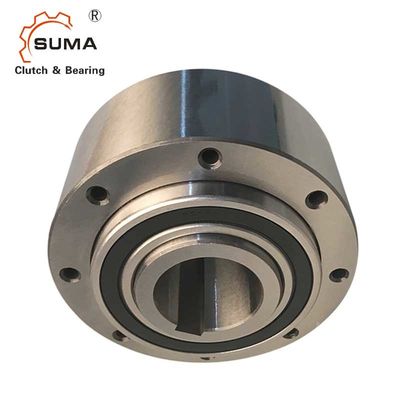

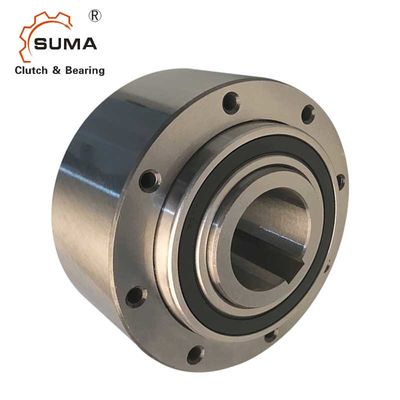

AL15 ALP15 H7の許容はローラーのクラッチ軸受けを惰性で動かす
特徴
AL、アルプスをであるローラーのタイプ惰性で動くタイプする。これらの単位はモジュラー方式の部分である。それらは2 160を使用して、支えられる忍耐である。シリーズ軸受け、およびオイルの潤滑を要求するため。これらの単位はオイルの潤滑を提供し、例で密封する設計でoverleafとして使用されるかもしれない。
軸受けは軸方向に重点を置かれてはならない。通常、タイプAL、アルプスはトルクを送信するように設計されている使用されオイルの潤滑および密封を提供する標準的なカバーによって。通常これらのカバーは次のページで示されている組合せに従って組で使用される。
ALモデルの外の競争は明白H7許容に退屈する部品を受け取り、集中させるためにである。トルクはカバー プレートを通してボルトによってこの場合送信される。
AL、アルプスをである同一タイプする但し例外としてはタイプ アルプスにトルクを送信する外径のキー溝がある。
2つのペーパー シールは外の競争とカバー プレートの間に置かれるべき各単位と提供される。
次元および容量
| タイプ | サイズ | 速度の過剰運転 | 数 | 重量 | 抗力トルク | |||||||
| AL アルプス |
dH7 | nimax2） | namax3） | Dh7 | D2 | z | L 1 | L4） | B | t1 | TR | |
| [mm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
| 80 | 500 | 1900年 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 | |
ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい10に13
2）内部競争の過剰運転、唇のシールのない価値
3）外の競争の過剰運転
DIN 6885.1へのキー溝
4）次元Lはサイズ50それぞれまで含んでいる
両方の表面にあるべき0.25 mmの厚いペーパー シール
」土台および維持の指示を参照しなさい
16に19ページ
