プロダクト細部
起源の場所: 中国
ブランド名: SUMA
証明: ISO SGS
モデル番号: AE30
支払及び船積みの言葉
最小注文数量: 1
価格: USD50-USD80 PER PIECE
パッケージの詳細: カートン箱
受渡し時間: 3-5日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 1ヶ月あたりの1000pcs
製品名: |
AE30に耐える1つの方法クラッチ |
材料: |
鋼鉄に耐えるGCr15 |
トルク容量: |
500Nm |
回転速度: |
2100rpm |
単位重量: |
1.5kg |
保証: |
1年 |
サイズ: |
30*90*44mm |
OEM: |
受け入れなさい |
製品名: |
AE30に耐える1つの方法クラッチ |
材料: |
鋼鉄に耐えるGCr15 |
トルク容量: |
500Nm |
回転速度: |
2100rpm |
単位重量: |
1.5kg |
保証: |
1年 |
サイズ: |
30*90*44mm |
OEM: |
受け入れなさい |

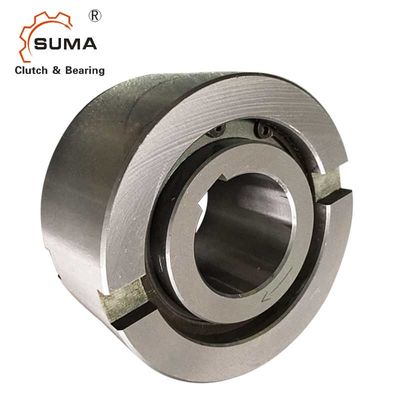

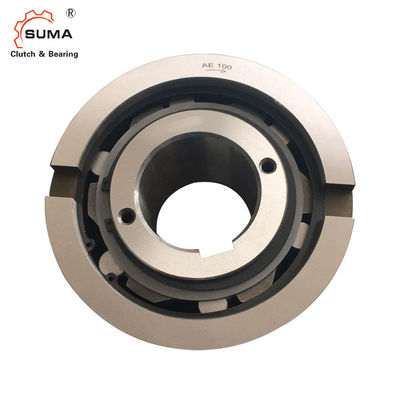

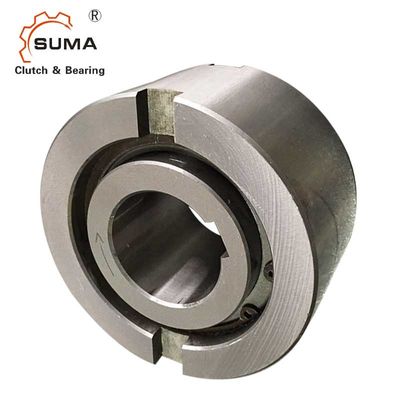

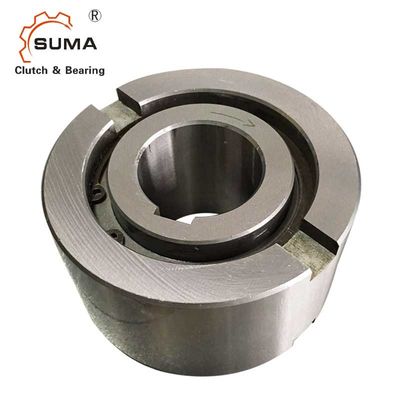

AE30 2100 RPM 1の方法はローラーのクラッチ軸受けを惰性で動かす
特徴
タイプAEはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。わずかな外径は標準的なボール ベアリング次元である。
典型的な整理は同じ収容の直径の許容の軸受けの側のこのタイプを取付けることである。
内部競争はシャフトに調整される。外の競争はh6許容があり、ハウジングでK7許容と合うべきである。付加的な側面のノッチは肯定的なトルク伝達を提供する。
収容の許容がR6にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大しないには十分に強くなければならない。この設計は軸を受け入れることができる
± S/2.の内部および外の競争のミスアラインメント。
技術的なデータ
| 項目 | AE30 |
| 材料 | GCr15 |
| 穴dia。 | 30のmm |
| 外dia。 | 90のmm |
| 幅（b） | 44のmm |
| トルク容量 | 500 N.m |
| 過剰運転する制限速度（内部競争）を | 2100 r/min |
| 過剰運転する制限速度（外の競争）を | 1500 r/min |
| 重量 | 1.5 kg |
| パッケージ | あなたの条件としてカートン箱または |
次元および容量
| タイプ | サイズ | 速度の過剰運転 | 重量 | 抗力トルク | |||||||||||
|
AE
|
dH7 （mm） |
TKNか。1 （Nm） |
Nimax 2） （分1） |
Namax 3） （分1） |
Dh6 （mm） |
D5 （mm） |
D6 （mm） |
L （mm） |
s （mm） |
f （mm） |
e （mm） |
b （mm） |
t （mm） |
（kg） |
TR
（Ncm） |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000年 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950年 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
土台およびカップリング
