| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | NFR30 |

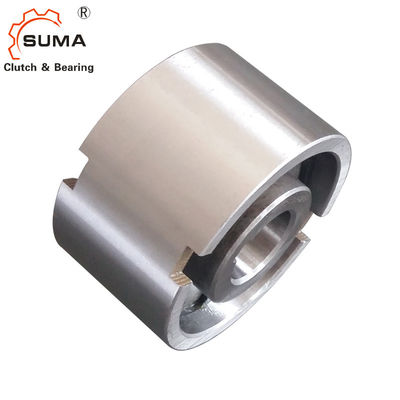

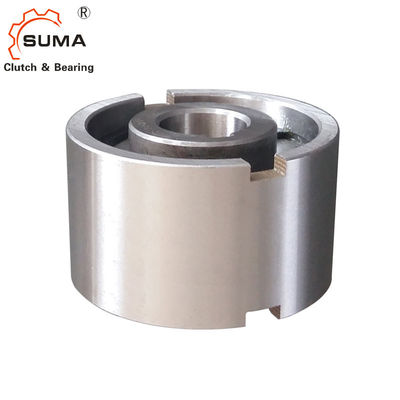

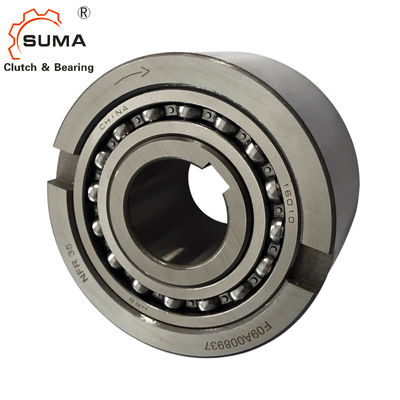

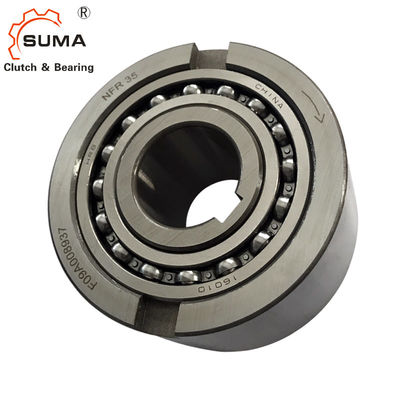

玉軸受が付いているNFR30 3200 RPM 1の方法ローラーのクラッチ
特徴
タイプNFRは忍耐の上部転輪のタイプfreewheelwithoutあらゆるシーリングである。潤滑およびシーリングはあるなる
取付けによって提供される。標準的な潤滑はオイルである。サイズ8から20の単位は鋼鉄忍耐サポートの鋼鉄を使用する
内部競争から。サイズ25の上、2 160。より高い過剰運転の速度を与えるシリーズ玉軸受は使用される
容量。典型的な整理はoverleaf示されている。
内部競争はシャフトに調整される。外の競争は肯定的なトルク伝達をH7.Additionalの側面のノッチにハウジングの出版物適合を与える肯定的なn6許容が提供するある。ハウジングはない十分に強くなければにならない
アセンブリの後で拡大しなさい。
次元および容量
| タイプ | サイズ | 速度の過剰運転 | 重量 | |||||||||||
|
NFR （ANR-ANG） |
dH7 （mm） |
TKN1 （Nm） |
Nimax2） （分1） |
Namax3） （分1） |
Dn6 （mm） |
D2 （mm） |
D4 （mm） |
L （mm） |
私 （mm） |
t （mm） |
bH11 （mm） |
r （mm） |
r1 （mm） |
（kg） |
| 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
| 12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
| 15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0.3 | ||
| 20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | ||
| 25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0.2 | 4 | 9 | 2.5 | 2 | 1.2 | |
| 30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0.2 | 5 | 12 | 2..5 | 2 | 1.8 | |
| 35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
| 40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 3 | 2.5 | 3.3 | |
| 45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 3 | 2.5 | 4.0 | |
| 50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 3 | 5.7 | |
| 55 | 2550 | 750 | 2000年 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6.5 | |
| 60 | 4250 | 650 | 1900年 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
| 70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13.5 | |
| 80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
| 90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0.6 | 11.5 | 24 | 4 | 4 | 27.2 | |
| 100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
| 130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 | |
