| 起源の場所: | 中国 |
| ブランド名: | SUMA |
| 証明: | ISO SGS |
| モデル番号: | ASNU8 ASNU12 ASNU15 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD8-USD10 PER PIECE |
| パッケージの詳細: | カートン箱 |
| 受渡し時間: | 2日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの1000pcs |
| 製品名: | ASNU8 ASNU12 ASNU15に耐えるスプラグ クラッチ | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| トルク容量: | 12Nm | 回転速度: | 3300rpm |
| 単位重量: | 0.07kg | 保証: | 1年 |
| サイズ: | 12*35*13mm | OEM: | 受け入れなさい |
| ハイライト: | ASNU15 1方法軸受,1つの方法軸受を惰性で動かしなさい,ASNU15はクラッチ軸受けを惰性で動かす |
||

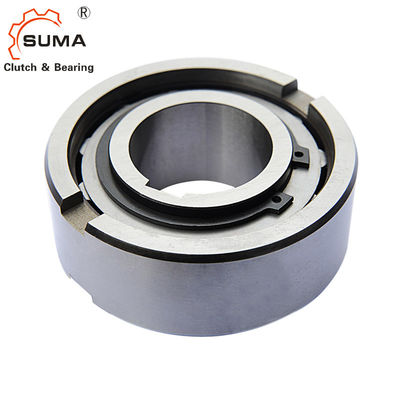

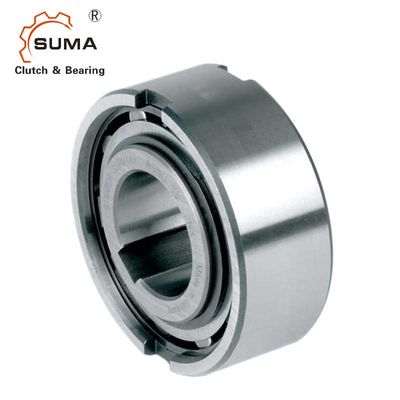

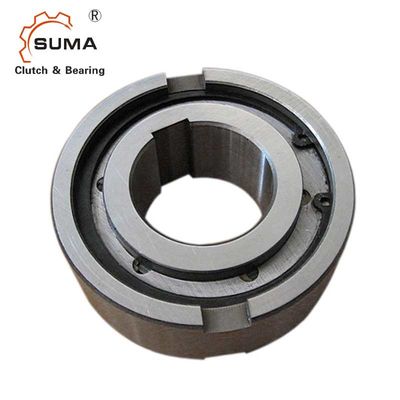

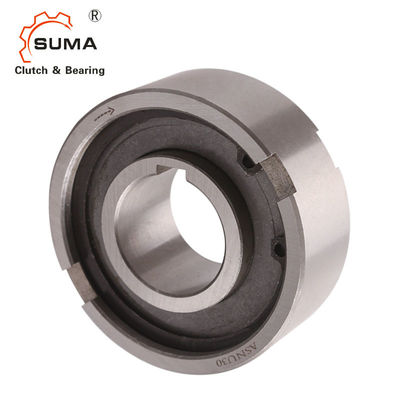

ASNU8 ASNU12 ASNU15は1つの方法に耐えるローラーのクラッチを惰性で動かす
印刷機械類のため
特徴
ASNU NFS TFSはローラーのタイプ惰性で動かす支えられるnon-bearingである。忍耐はsupporteのaxilおよび放射状のものの負荷である。潤滑およびシーリングはまた取付けによって提供されなければならない。
ASNU NFSのタイプ1の方法クラッチが支えられる軸受けなしにローラーのタイプであるので軸および放射状の負荷を支えるように軸受けは要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。内部競争はシャフトに調整される。
外の競争は肯定的なn6許容が、出版物のfitinにH7ハウジングを与えるある。
次元および容量
| タイプ | サイズ |
TKN1） |
過剰運転 速度 |
重量
|
抗力トルク | |||||||||
|
ASNU （NFS） |
dH7 | nimax2） | namax3） | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900年 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000年 | |
ノート
ASNU8-12のDIN 6885。1へのASNU200キー溝、
DIN 6885.3への他のサイズ
1） T最高の= 2 X T KN
2）内部競争の過剰運転
3）外の競争の過剰運転
例の取付け
映像
