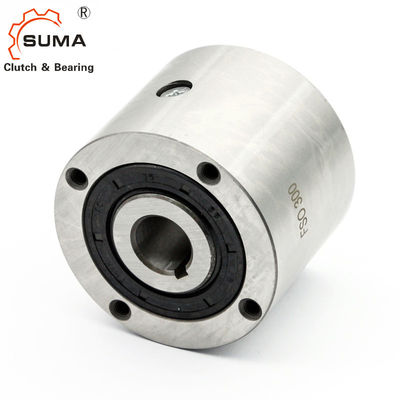

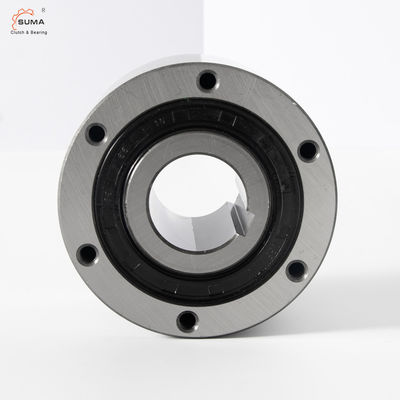

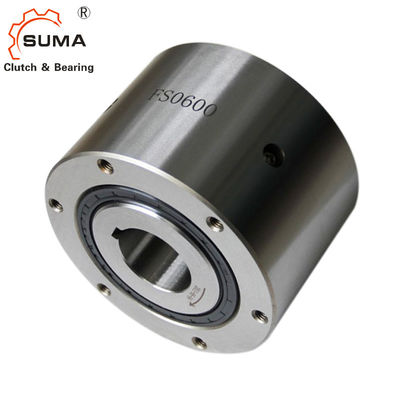

FSO700 HPI700 1の方法スプラグはカム クラッチ軸受けを惰性で動かす
特徴
タイプFSO、FSO-GRおよびHPI 300に700はスプラグのタイプ惰性で動かすはめ込み式を、密封されてであり、忍耐、2つの玉軸受を使用して支えられて。
潤滑
タイプFSOおよびHPIは油を差されるオイルおよび使用標準的なシャフトの唇のシールである。
タイプFSO-GRはグリースを塗り、油を差されて接触の自由な迷路シールによって装備することができるある。
タイプHPIは高速指示の適用のために特に設計されている。
次元および容量
タイプ | サイズ |
トルク TKN 1 [Nm] |
速度の過剰運転 [分1] |
次元(MM) | 潤滑油 | 重量 | トルクの抗力 | |||||||||||||||
FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) 分最高 |
B -0.05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [kg] | TR [Ncm] | |||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63.5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0.8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0.8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88.9 | 107.95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95.25 | 136.525 | 92.2 | 1.6 | 63.5 | 120.6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
ノート
1) Tの最高の= 2 × T KNは「選択ページを参照する10に13
2)内部競争/外のraceg
3)内部競争/外の競争の迷路シール
4)インチは利用できる要求あり次第退屈させる
5)特大穴のためにだけ
サイズ600 > 50のmm
サイズ700 > 75のmm
*) 180°で2つの余分穴と60°で「等間隔の6つの穴は土台および維持の指示を示す
土台およびカップリング
映像
