| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | ASNU30 NFS30 TFS30 |

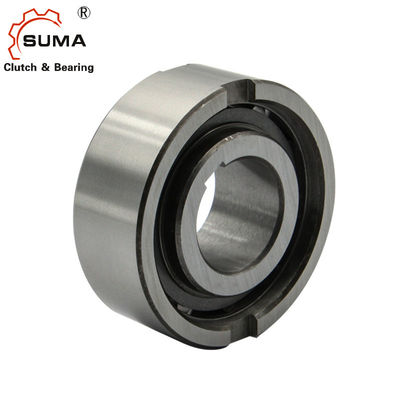

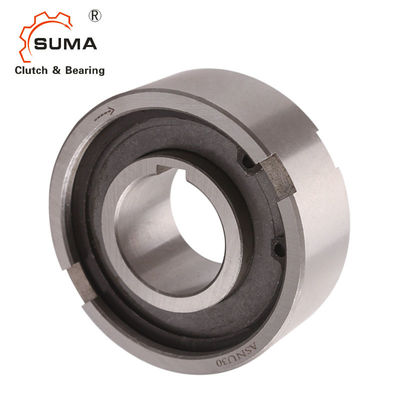

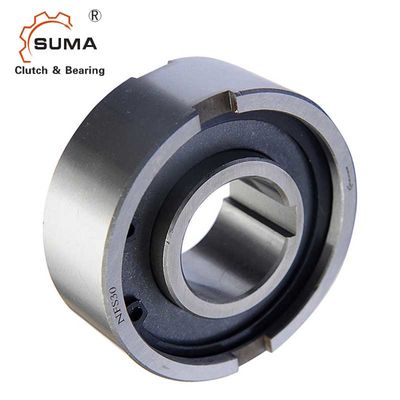

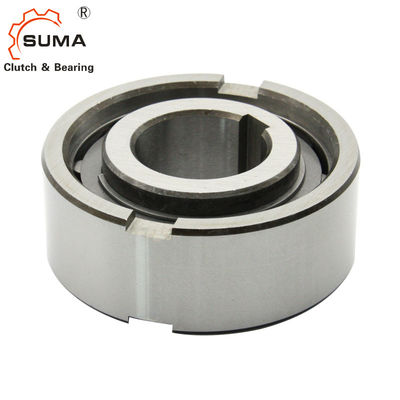

ASNU30 NFS30 TFS30はバックストップ1の方法スプラグ軸受け工場を惰性で動かす
ASNU30 1方法クラッチ軸受けの特徴
ASNU NFS TFSはローラーのタイプ惰性で動かす支えられるnon-bearingである。忍耐はsupporteのaxilおよび放射状のものの負荷である。
潤滑およびシーリングはまた取付けによって提供されなければならない。
ASNU NFSのタイプ1の方法クラッチが支えられる軸受けなしにローラーのタイプであるので軸および放射状の負荷を支えるように軸受けは要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。
内部競争はシャフトに調整される。
外の競争は肯定的なn6許容が、出版物のfitinにH7ハウジングを与えるある。
ASNU30 1方法ローラーのクラッチ軸受けの技術的なデータ
| 製品名 | 1つの方法クラッチ軸受け |
| モデル | ASNU30/NFS30/TFS30 |
| 材料 | クロム鋼GCr15 |
| 内部の直径 | 30mm |
| 外の直径 | 72mm |
| 厚さ | 27mm |
| トルク容量 | 255Nm |
| 回転速度 | 1400RPM |
| 重量 | 0.54kg |
| パッケージ | カートン箱/木箱 |
ASNU40 1方法ローラーのクラッチ軸受けの次元そして容量
| タイプ | サイズ |
TKN1） |
過剰運転 速度 |
重量
|
抗力トルク | |||||||||
|
ASNU （NFS） |
dH7 | nimax2） | namax3） | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900年 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000年 | |
ノート
ASNU8-12のDIN 6885。1へのASNU200キー溝、
DIN 6885.3への他のサイズ
1） Tの最高の= 2時間;T KN
2）内部競争の過剰運転
3）外の競争の過剰運転
例の取付け
