商品の詳細:
|
| 製品名: | FK6206 FK6206 2RSに耐えるローラーのクラッチ | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| トルク容量: | 148Nm | 回転速度: | 2800-10800RPM |
| 単位重量: | 0.23kg | 保証: | 1年 |
| サイズ: | 30*62*16mm | パッケージ: | カートン箱か木の場合 |
| ハイライト: | FK6206ローラーのクラッチ軸受け,148Nmローラーのクラッチ軸受け,FK6206 2RS 1の方法ローラーのクラッチ |
||

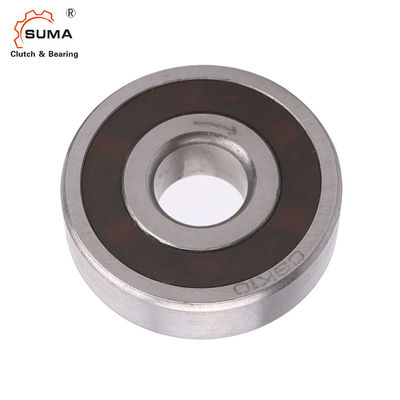

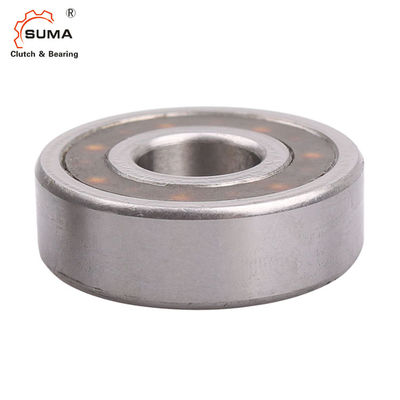

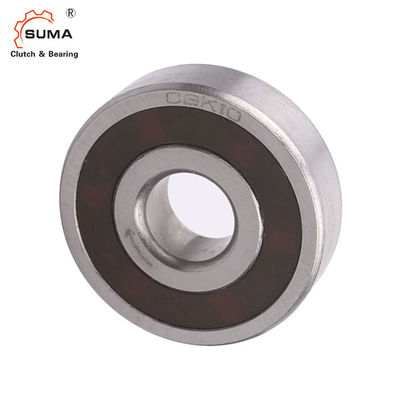

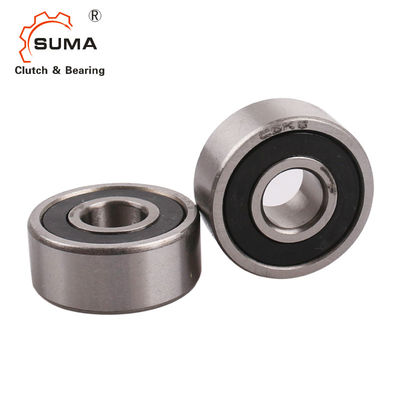

FK6206 FK6206 2RS 148Nmはローラーのクラッチ軸受けを惰性で動かす
特徴
幅
12 / 14/15/16/17/18のmm
実用温度
最高。140°C
より高い温度要求あり次第
最高。110°C （RSのシールとの設計2RS）
潤滑
シールとのシリーズFK 2RS
操作中の寿命のグリースの潤滑
シール ディスクのないシリーズFK
オイルまたはグリースの潤滑
腐食防止と渡される。
取付け
設置許容
シャフトn6;ハブN7
合う部品
合う部品の堅くなり、粉砕は必要ではない。完全にの近くに（自由にグリースを塗るため）合う部品を惰性で動かすクラッチをきれいにしなさい、また出版物適合を作る前にクラッチのリングを惰性で動かしなさい。
軸受け
クラッチを含んでいる球および軸受を惰性で動かしなさい。付加的で外的な忍耐サポートは必要ではない。
出版物適合圧力
出版物適合圧力は球に適用されてはならない。
方向を締め金で止めること
内部リングの矢は内部リングの締め金で止める方向を示す。
次元および容量
引く伝説:
d =内部の直径D =外の直径W =幅r =端の半径T =トルクn =回転速度C =積載量
| 指定 |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [rpm] |
Cdyn。 [N] |
Cstat。 [N] |
r [mm] |
重量 [kg] |
項目いいえ。 |
| FK 6203 | 17 | 40 | 12 | 53 | 10,800 | 6,245 | 3,441 | 1.0 | 0.07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3,700 | 6,245 | 3,441 | 1.0 | 0.07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7,500 | 6,869 | 4,268 | 1.5 | 0.12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3,200 | 6,869 | 4,268 | 1.5 | 0.12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5,400 | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2,800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5,100 | 7,859 | 6,066 | 1.5 | 0.23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2,400 | 7,859 | 6,066 | 1.5 | 0.23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3,700 | 8,902 | 7,819 | 2.7 | 0.34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1,900 | 8,902 | 7,819 | 2.7 | 0.34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3,700 | 8,902 | 7,752 | 2.7 | 0.45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1,900 | 8,902 | 7,752 | 2.7 | 0.45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
シリーズFK 2RS （シールと）およびシリーズFKのためのすべての指定（シールなしで）
指定わずかなトルクは合う部品の十分な剛さに基づいている。
シリーズFKのための回転速度n （シールなしで） =アセンブリ単位の固有の速度
シリーズFK 2RSのための回転速度n （シールと） =合う部品の速度の相違。
背部運転トルクはトルク腕によって抑制される。トルク腕は位置に締め金で止められてはならない。それは放射状の方向軸との0.5インチの演劇を持たなければならない。
FRHMのバックストップは整理適合のために供給される。内部リングの止めねじは軸保持、シャフトつばに要求されない提供される。
