| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | RSCI50 |

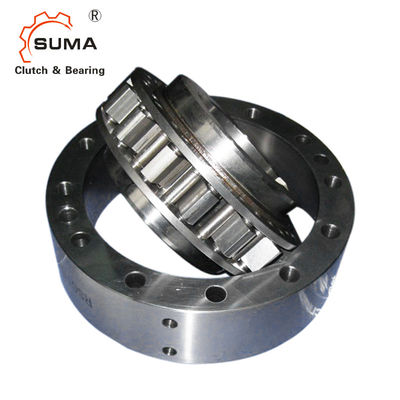

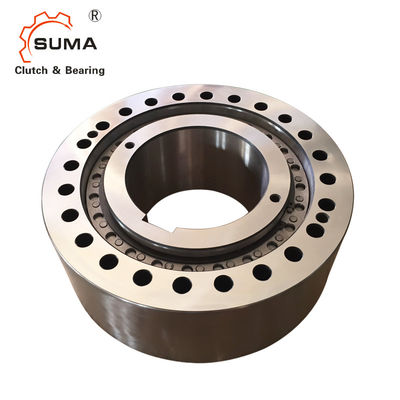

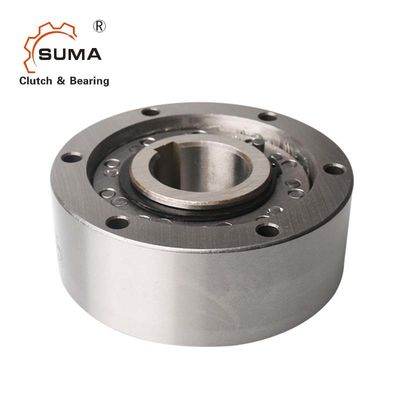

クラッチ軸受けを過剰運転するRSCI50遠心6000RPM
特徴
タイプRSCIは回っている内部競争と遠心分離機離れるスプラグのタイプを惰性で動くである。内部競争だけ惰性で動くことのために設計されている。それは非自己サポートされているタイプである。
軸受けは内部および外の競争の同心性がoverleaf示されているように軸および放射状の負荷を、支えることを保障するために提供されなければならない。
同心性およびふれの限界は観察されなければならない。RSCIのタイプは現在送電装置で使用されるすべてのタイプの潤滑油を受け入れる。別の潤滑なしで変速機でこれらの取付けることは可能惰性で動く直接である。オイルの霧は一般に十分である。グリースの潤滑は単位が過剰運転の条件で大抵はたらけばEモーターでように受諾可能、かもしれない。
過剰運転の速度が特徴のテーブルで与えられた最小速度の下で行かないことがいつバックストップとして使用されて、点検されなければならない。
次元および容量
| タイプ | サイズ | 速度 | いいえ。 | 重量 | |||||||||||||||||||
|
RS CI |
dH7 |
TK N1） |
n 最高 2） |
n imin3） |
n imax4） |
D） | D1h6 | D2H7 | D3 | D4 | z | L | 私 | I1 | I4 | f*45° | dmin | m | tmin | I2 | I3 |
RS CI |
F8 |
| mm | Nm | 分1 | 分1 | 分1 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | kg | |||
| 20 | 212 | 315 | 750 | 15000 | 90 | 36 | 66 | 78 | M6 | 6 | 35 | 35 | 25 | 0 | 0.8 | 52 | 5 | 1 | 8 | 16 | 1.5 | 0.3 | |
| 25 | 319 | 300 | 725 | 14000 | 95 | 40 | 70 | 82 | M6 | 6 | 35 | 35 | 25 | 0 | 1 | 56 | 5 | 1 | 8 | 16 | 1.6 | 0.4 | |
| 30 | 375 | 290 | 700 | 11000 | 100 | 45 | 75 | 87 | M6 | 6 | 35 | 35 | 25 | 0 | 1.5 | 62 | 5 | 1 | 8 | 16 | 1.8 | 0.4 | |
| 35 | 550 | 280 | 670 | 11000 | 110 | 50 | 80 | 96 | M6 | 8 | 35 | 35 | 25 | 0 | 1.5 | 66 | 5 | 1 | 8 | 16 | 2.1 | 0.5 | |
| 40 | 800 | 260 | 630 | 8000 | 125 | 60 | 90 | 108 | M8 | 8 | 35 | 35 | 25 | 0 | 1.5 | 76 | 5 | 1 | 10 | 21 | 2.7 | 0.7 | |
| 45 | 912 | 255 | 610 | 7000 | 130 | 65 | 95 | 112 | M8 | 8 | 35 | 35 | 25 | 0 | 1.5 | 82 | 5 | 1 | 10 | 21 | 2.9 | 0.9 | |
| 50 | 1400 | 235 | 560 | 6000 | 150 | 80 | 110 | 132 | M8 | 8 | 40 | 40 | 25 | 0 | 1.5 | 100 | 7.5 | 1 | 10 | 21 | 4.3 | 1 | |
| 60 | 2350 | 210 | 510 | 6000 | 175 | 85 | 125 | 155 | M10 | 8 | 60 | 50 | 36 | 5 | 2 | 110 | 12 | 2 | 12 | 35 | 6.5 | 1.8 | |
| 70 | 3050 | 195 | 470 | 4000 | 190 | 100 | 140 | 165 | M10 | 12 | 60 | 50 | 36 | 5 | 2 | 120 | 12 | 2 | 12 | 35 | 8.6 | 1.9 | |
| 80 | 4500 | 180 | 440 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 36 | 5 | 2 | 140 | 17 | 3 | 12 | 35 | 12.5 | 2.6 | |
| 80M | 5800 | 155 | 375 | 4000 | 210 | 120 | 160 | 185 | M10 | 12 | 70 | 60 | 46 | 5 | 2 | 140 | 12 | 2 | 12 | 35 | 13.1 | 2.6 | |
| 90 | 5600 | 170 | 410 | 3000 | 230 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 36 | 5 | 2.5 | 165 | 22 | 3 | 12 | 35 | 17.4 | 3 | |
| 90M | 8700 | 145 | 350 | 3000 | 245 | 140 | 180 | 206 | M12 | 12 | 80 | 70 | 46 | 5 | 2.5 | 160 | 17 | 2 | 12 | 35 | 18.3 | 3 | |
| 100 | 10500 | 145 | 355 | 3000 | 290 | 140 | 210 | 258 | M16 | 12 | 90 | 80 | 52.6 | 5 | 2.5 | 180 | 18.6 | 3 | 15 | 37 | 28 | 5 | |
| 100M | 16000 | 140 | 340 | 2400 | 290 | 170 | 210 | 258 | M16 | 12 | 90 | 80 | 63 | 5 | 2.5 | 200 | 13.5 | 2 | 12 | 35 | 30 | 5 | |
| 130 | 15750 | 135 | 330 | 2400 | 322 | 170 | 240 | 278 | M16 | 12 | 90 | 80 | 52.6 | 5 | 3 | 210 | 18.6 | 3 | 15 | 37 | 35 |
6 |
|
注:
1) Tの最高の= 2 × T KN
2) この最大許容トルク伝達速度のnmaxはトルクを送信した場合超過してはならない。
3) この最低の正当な過剰運転の速度NIのiminは連続操作の下で減るべきではない。
この最小速度の可能な減少要求あり次第
4) 内部競争はDIN 6885.1にキー溝を過剰運転する
5) 許容+1
カバーF8は別に発注されなければならない
