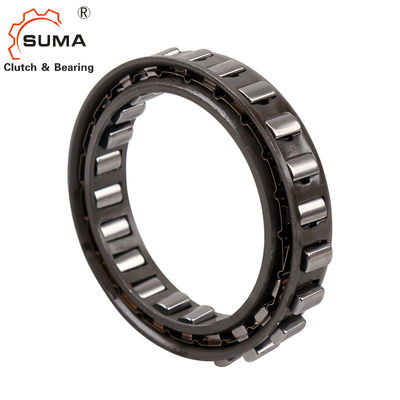

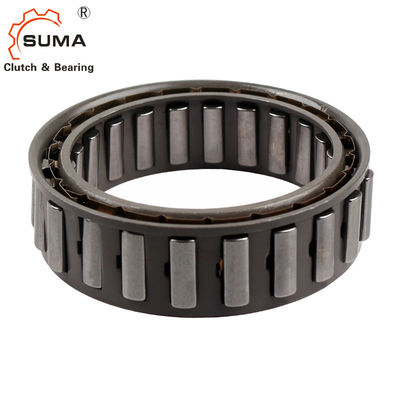

BW-13231 GCr15の遠心分離機1の方法スプラグ クラッチ軸受け
スプラグの離昇X
内部FXNを装備されているスプラグの離昇X.が惰性で動かす。運転操作は低速で行なわれること惰性で動く操作で内部リングが高速で回って、クラッチの過剰運転を提供すれば、スプラグの離昇Xはバックストップおよび過剰運転のクラッチのために使用される。惰性で動く操作では、遠心力によりF Cスプラグは外トラックから離れる。この作動状態では無制限の耐用年数と、すなわち摩耗なしの仕事を惰性で動かしなさい。
惰性で動く操作のスプラグの離昇Xと惰性で動かしなさいことをことを図76-2は示す。内部リングと接続されるおりで支えられるスプラグは内部リングと回る。スプラグのS重心で加えられるThecentrifugal力F Cはおりのサポート リングに対してスプラグのcoun-terclockwiseandを休む回す。これはスプラグと外トラック間のギャップaで起因する;接触を使用を惰性で動かしなさい。スプラグに対する遠心力の効果がばね力FFのそれよりより少しであるほどまでに内部リング速度の減少が外リングで、スプラグ再度および休んだら締まること準備ができている惰性で動かしなさい(図76-3)。もし使用するなら過剰運転のクラッチとして、運転の速度は離昇の速度の40%を超過してはならない。
次元および容量
タイプ | 中シャフトの直径 | 外シャフトの直径 | 最高の幅 | 評価される抗力トルク | ||
ディディミアム | スプラグ スペース | de | スプラグ スペース | B | N.m (kgf-m) | |
X-133818T | 20.345 | +0.008 - 0.005 | 37.008 |
+0.008 -0.005 |
10.0 | 49 (5.0) |
X-134939 | 22.225 | - | 38.887 | ±0.013 | 10.0 | 75 (7.6) |
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13.5 19.1 |
139 (14.2) 233 (23.8) |
X-135052 | 31.881 | - | 48.548 | - | 13.5 | 154 (15.7) |
X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18.9) 309 (31.5) |
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13.5 15.9 |
251 (25.6) 323 (33.0) |
X-135005 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
X-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54.5) |
BW-13244 X-135067 | 41.275 | 一 | 57.937 | - |
13.5 17.4 |
212 (21.6) 343 (35.0) |
X-135041 | 44.450 | - | 61.112 | 一 | 13.5 | 226 (23.0) |
X-135349 | 47.325 | - | 63.987 | - | 13.5 | 343 (35.0) |
X-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68.0) |
タイプ d |
Iinsideの直径
|
外径
|
の番号を付けなさい スプラグ |
方向 | 指定 | Auxitiaryの部品 |
重量
|
|
(g) | ||||||||
X-133818T | 15.8 | 47.5 | 10 | D | C | 1 | T | 30 |
X-134939 | 17.2 | 50.1 | 12 | D | C | 1 | T | 35 |
BWC-13219A | 21.5 | 56.9 | 14 | E | cc | 1 | T | 60 |
BW-13252 | E | c | 1 | T | 90 | |||
X-135052 | 24.6 | 62.0 | 16 | D | c | 1 | CL | 65 |
X-135014 | 18 | E | c | 1 | CL | 65 | ||
X-133399 | 28.9 | 69.1 | 18 | E | c | 1 | 90 | |
BW-13161 | E | c | 1 | 75 | ||||
BWC-13230 | 29.5 | 70.1 | 18 | D | cc | 1 | T.ST | 90 |
X-135005 | 30.9 | 70.7 | 18 | D | c | 1 | CL.ST | 110 |
X-133400 | 32.4 | 71.5 | 18 | E | c | 1 | 135 | |
BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
X-135067 | 33.0 | 72.5 | 18 | D | c | 1 | T | 105 |
X-135041 | 35.5 | 76.4 | 20 | E | c | EB.CL | 100 | |
X-135349 | 37.9 | 80.0 | 22 | D | c | 1 | 90 | |
X-135036 | 37.9 | 80.1 | 22 | E | c | 1 | CL.ST | 150 |
X-134398 | 39.7 | 83.0 | 22 | D | c | 1 | CL.ST | 135 |
タイプ | 中シャフトの直径 | 外シャフトの直径 | 最高の幅 | 評価される抗力トルク | ||
ディディミアム | スプラグ スペース | De | スプラグ スペース | B | N.M (kgf.m) | |
x-135006 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
BW-13231 |
54.765 |
— |
71.427 |
— |
13.5 | 402 (41.0) |
BW-13214 | 15.9 | 363 (37.0) | ||||
BW-13167 | 15.9 | 569 (58.0) | ||||
BW-13209 |
57.760 |
— |
74.427 |
— |
13.5 | 554 (56.5) |
BWC-13239B | 15.9 | 711 (72.5) | ||||
BW-13238 | 21.0 | 1050 (107) | ||||
X-133401 | 59.538 | — | 76.200 | — | 25.4 | 1350 (138) |
BW-13243 |
72.217 |
— |
88.882 |
—
|
13.5 | 637 (65.0) |
BWC-13168 | 21.0 | 1510 (154) | ||||
BWC-13229 | 21.6 | 1325 (135) | ||||
BW-13255 | 26.7 | 1920年(196) | ||||
X-133614C | 83.596 | ±0.013 | 102.555 | — | 25.4 | 3040 (310) |
X-133402 | 85.776 | — | 104.775 | — | 25.4 | 3090 (315) |
BWC-13251 |
103.231 |
— |
119.944 |
— |
15.4 | 789 (80.5) |
BWC-13261 | 15.4 | 1580 (161) | ||||
X-133639 | 103.231 | — | 122.230 | — | 25.4 | 4410 (450) |
X-133403 | 123.881 | — | 142.880 | — | 25.4 | 5740 (585) |
タイプ d |
Iinsideの直径 D |
外径 D |
スプラグの数 | 方向 | 指定 | Auxitiaryの部品 |
重量 (g) |
|
X-135006 | 43.6 | 89.1 | 24 | D | C | 1 | CL.ST | 60 |
BW -13231 | 20 | D | C | 1 | T.ST | 95 | ||
BW-13214 | 43.8 | 89.3 | 14 | D | c | 1 | T.ST | 105 |
BW-13167 | 22 | E | c | 1 | 120 | |||
BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
BWC-13239B | 46.2 | 93.1 | 26 | D | cc | 1 | CL.ST | 125 |
BW-13238 | 26 | E | c | 1 | 175 | |||
X-133401 | 47.6 | 95.3 | 26 | E | c | 1 | 220 | |
BW -13243 | 24 | D | c | 1 | CL.ST | 120 | ||
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
E E |
cc cc |
1 | EB |
210 190 |
BW -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
•X-133614C | 66.7 | 128 | 34 | E | c | 1 | CL。 | 350 |
X-133402 | 68.6 | 131 | 34 | E | c | 1 | 350 | |
BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
D D |
cc cc |
1 |
CL.ST CL.ST |
180 200 |
X-133639 | 82.5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
X-133403 | 99.1 | 179 | 44 | E | c | 1 | 480 |
