| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | ASNU35 NFS35 |

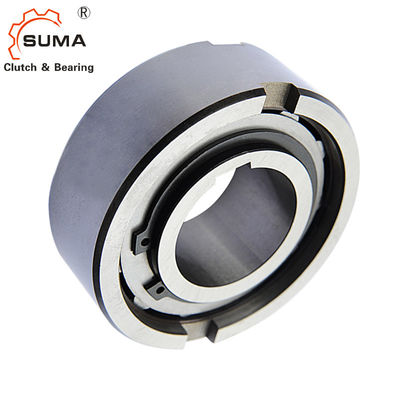

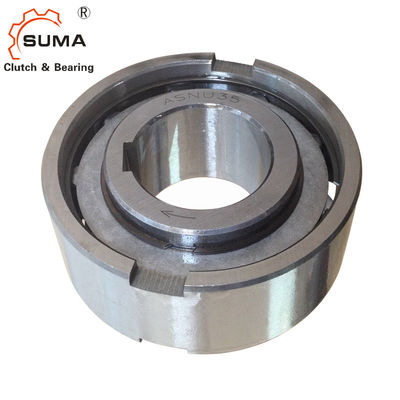

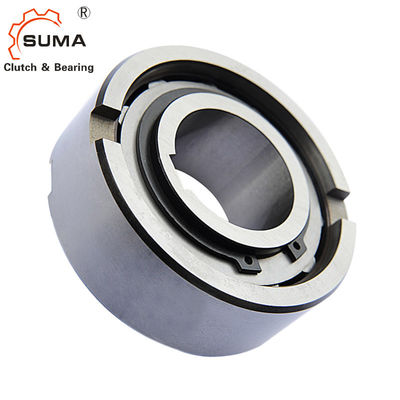

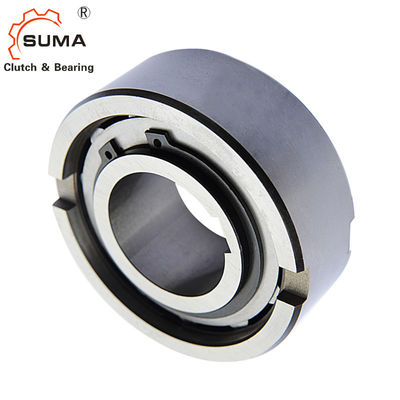

ASNU35 383 Nmの潤滑35*80*31MMのローラーのクラッチ軸受け
特徴
タイプASNUはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。わずかな外の直径はシリーズ63と同じである。ボール ベアリング。
典型的な整理は同じ位置の許容内の軸受けの横のこのタイプを取付けることである
外の競争は肯定的なn6許容が、H7ハウジングの出版物適合を与えるある。外の競争の付加的な側面のノッチ肯定的なトルク伝達を提供するため。
ハウジングがK6許容にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大しないには十分に強くなければならない。この設計は内部および外の競争の軸ミスアラインメントを受け入れることができる。
技術的なデータ
| 製品名 | 1つの方法クラッチ軸受け |
| モデル | ASNU35 |
| 材料 | クロム鋼GCr15 |
| 内部の直径 | 35mm |
| 外の直径 | 84mm |
| トルク容量 | 383Nm |
| 重量 | 0.74kg |
| パッケージ | カートン箱/木箱 |
| 支払の言葉 | TT.L/C、D/A、D/P、ウェスタン・ユニオン |
| 受渡し時間 | 10-15幾日 |
次元および容量
| タイプ | サイズ |
TKN1） |
過剰運転 速度 |
重量
|
抗力トルク | |||||||||
|
ASNU （NFS） |
dH7 | nimax2） | namax3） | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900年 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000年 | |
ノート
ASNU8-12のDIN 6885。1へのASNU200キー溝、
DIN 6885.3への他のサイズ
1） Tの最高の= 2 × T KN
2）内部競争の過剰運転
3）外の競争の過剰運転
