| 起源の場所: | 中国 |
|---|---|
| ブランド名: | SUMA |
| 証明: | ISO SGS |
| モデル番号: | MZEU30 |
| 最小注文数量: | 1 |
| 価格: | USD160-USD200 PER PIECE |
| パッケージの詳細: | カートン箱/木箱 |
| 受渡し時間: | 7-15日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal |
| 製品名: | MZEU30に耐えるローラーのクラッチ | 支えられる忍耐: | はい |
|---|---|---|---|
| 材料: | 鋼鉄GCr15の忍耐 | サイズ: | 30*100*68mm |
| トルク容量: | 735Nm | 保証: | 1年 |
| パッケージ: | カートン箱/木箱 | OEM: | 受け入れなさい |
| ハイライト: | MZEUの鋼鉄軸受,H7許容鋼鉄軸受,H7許容軸受の鋼鉄 |
||

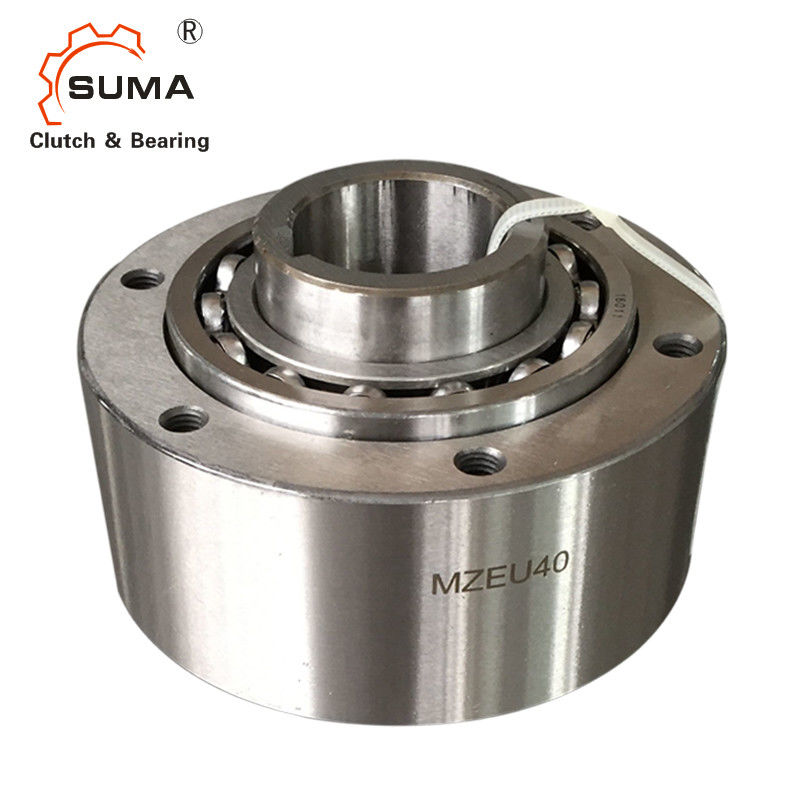

MZEU H7の許容GCr15 735のNmの鋼鉄軸受
1. モデルNo。MZEU12へのMZEU80は前グリースを塗られ、潤滑を要求しない。操作上の温度較差はある– 40°Cへの+40°C.はNoを模倣する。MZEU90へのMZEU150はオイルの潤滑を要求する。
2.モデルNo。MZEU80スプロケットおよび他のトルクの送信の要因へのMZEU12は標準的なフランジと使用することができる。設置例1.を参照しなさい。
3。私達はh7のシャフトの許容を推薦し、ISO R773 （DIN 6885.1）のキー溝は標準的である。
4。私達はスプロケットおよび他の部品のためのE H7の許容を推薦する。
5.フランジ、スプロケットおよび他の部品の外の競争そして接触表面の両端の表面をきれいにしなさい。
6。モデルNoのため。MZEU90へのMZEU150は両端に外の競争の表面に、シールの接着剤を加える。
7。回転の方向を点検しなさい。
次元および容量
モデル |
トルク 容量 |
最高。過剰運転 |
抗力 トルク |
穴サイズ |
キー溝 |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
重量 |
||
| N·m | r/min | r/min | N·m | H7 | 内部競争 | h7 | PCD | C | （kg） | ||||||||
| MZEU 12 （k） | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05.5 | - | 0.8 | 0.5 |
| MZEU 15 （k） | 100 | 1,800 | 900 | 0.20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0.8 | 0.8 |
| MZEU 20 （k） | 245 | 1,600 | 700 | 0.29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0.8 | 1.2 |
| MZEU 25 （k） | 425 | 1,600 | 600 | 0.33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0.8 | 1.8 |
| MZEU 30 （k） | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1.0 | 2.6 |
| MZEU 35 （k） | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1.0 | 3.2 |
| MZEU 40 （k） | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1.3 | 4.8 |
| MZEU 45 （k） | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1.3 | 6.2 |
| MZEU 50 （k） | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1.3 | 8.2 |
| MZEU 55 （k） | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1.5 | 9.5 |
| MZEU 60 （k） | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1.5 | 12.3 |
| MZEU 70 （k） | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1.8 | 18.1 |
| MZEU 80 （k） | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1.8 | 23.1 |
| MZEU 90 （k） | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2.0 | 28.1 |
| MZEU100 （k） | 17,600 | 400 | 130 | 5.39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2.0 | 46.3 |
| MZEU130 （k） | 24,500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2.5 | 70.2 |
| MZEU150 （k） | 33,800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2.5 | 146.3 |
土台およびカップリング
標準的なフランジを、スプロケットおよび他の装置は軸受けのまわりでクラッチに取付けるときそれらに合い、外の競争の両端にボルトをねじで締める。
反対側にフランジおよびスプロケットを両方取付けることによって、回転の方向は変えることができる。
シャフトにクラッチを取付けた場合、内部競争に決して外の競争に圧力を適用してはいけない。
高速指示の適用のため（以上50 c/m）強いばねのタイプがisrecommended。
モデルいいえ。
qの内部競争
wの外の競争
eカム
rのばね
tの忍耐
yの側面の版
MZEU K
印無し:外の競争のキー溝無し。
K:外の競争のキー溝。
