| 精度定格: | P0 | 密封器の種類: | 開ける |
|---|---|---|---|
| タイプ: | スプラグ、フリーホイールクラッチ | 材料: | クロムスチール |
| トルク: | 44 nm | 空転速度: | 5300 rpm |
| 直径のボア: | 12mm | 外径: | 22mm |
| 最大回転数: | 7500のrpm | トルク容量: | 7.6Nm |
| インデックス作成の頻度: | 変化します | 潤滑要件: | 必須 |
| 抵抗の低減: | はい | サポートユニット: | 必須 |
| 組み立て要件: | 高品質 | ||
| ハイライト: | トルク44 N.m スプラグオーバーランニングクラッチ,アイドル速度5300 RPM ワンウェイベアリング,12mmボア フリーホイールクラッチ |
||

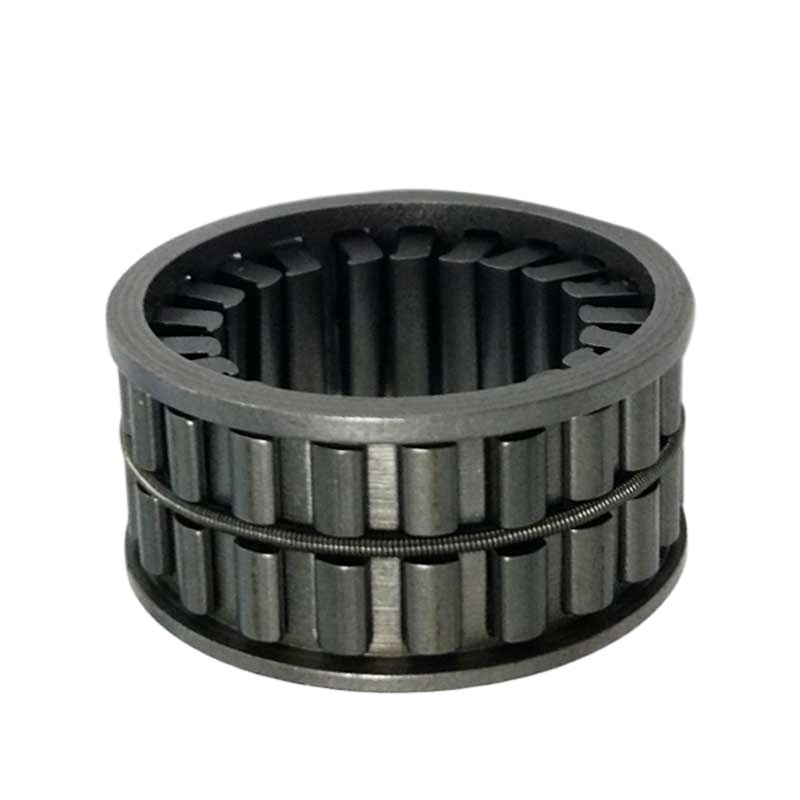

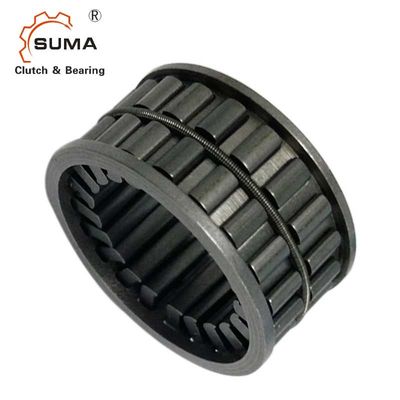

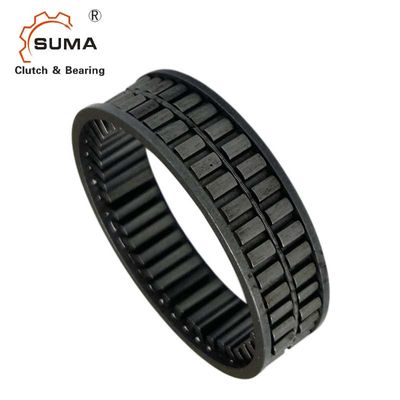

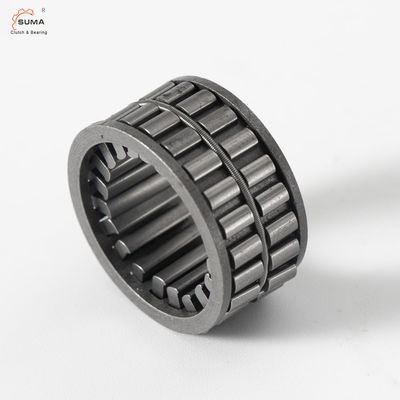

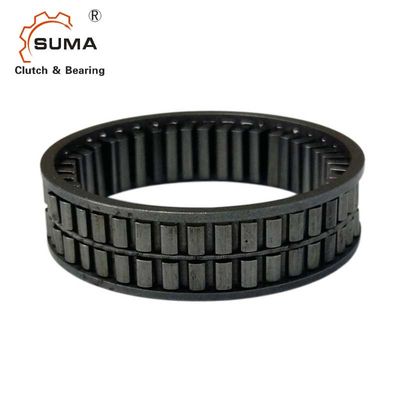

FEシリーズのフリーホイールクラッチは、一方向の摩擦接触によってトルクモーメントを伝達または支持し、逆方向の空転を可能にします。
フリーホイールクラッチの寿命を最大化し、ドラッグを減らすには、適切な潤滑が不可欠です。適切な選択については、潤滑選択表を参照してください。
注：クラッチ（密閉型シリーズFND、FPD、FK 62...-RS、FK 62...-2RS、FKN...-RS、およびFKN...-2RSを除く）は防錆処理を施して出荷されますが、潤滑されていません。
| dL | DL | 部品番号 | トルク M [N.m] | 部品番号 | トルク M [N.m] | 部品番号 | トルク M [N.m] | nmax [RPM] |
|---|---|---|---|---|---|---|---|---|
| 2 | 10 | FE 410 Z2 | 0.3 | 10,000 | ||||
| 4 | 12 | FE 412 Z | 3 | FE 412 Z2 | 1.8 | 10,000 | ||
| 5 | 13 | FE 413 Z2 | 2.9 | 9,000 | ||||
| 6 | 14 | FE 414 Z | 7 | FE 414 Z2 | 2.6 | 8,500 | ||
| 8 | 16 | FE 416 Z | 12 | FE 416 Z2 | 7.6 | 7,500 | ||
| 14 | 22 | FE 422 | 48 | FE 422 Z | 44 | FE 422 Z2 | 21 | 5,300 |
| 15 | 23 | FE 423 | 55 | FE 423 Z | 48 | FE 423 Z2 | 24 | 5,200 |
| 17 | 25 | FE 425 | 68 | FE 425 Z | 58 | FE 425 Z2 | 30 | 4,700 |
| 19 | 27 | FE 427 | 80 | FE 427 Z | 66 | FE 427 Z2 | 36 | 4,400 |
| 20 | 28 | FE 428 | 87 | FE 428 Z | 75 | FE 428 Z2 | 39 | 4,200 |
| 22 | 30 | FE 430 | 101 | FE 430 Z | 87 | FE 430 Z2 | 46 | 4,000 |
| 24 | 32 | FE 432 | 116 | FE 432 Z | 97 | FE 432 Z2 | 52 | 3,700 |
| 25 | 33 | FE 433 | 124 | FE 433 Z | 107 | FE 433 Z2 | 56 | 3,600 |
| 27 | 35 | FE 435 | 141 | FE 435 Z | 121 | FE 435 Z2 | 64 | 3,400 |
| 29 | 37 | FE 437 | 158 | FE 437 Z | 137 | FE 437 Z2 | 71 | 3,200 |
| 30 | 38 | FE 438 | 168 | FE 438 Z | 144 | FE 438 Z2 | 76 | 3,100 |
| 34 | 42 | FE 442 | 207 | FE 442 Z | 178 | FE 442 Z2 | 93 | 2,800 |
| 35 | 43 | FE 443 | 217 | FE 443 Z | 187 | FE 443 Z2 | 98 | 2,700 |
| 40 | 48 | FE 448 | 272 | FE 448 Z | 235 | FE 448 Z2 | 122 | 2,500 |
| 45 | 53 | FE 453 | 333 | FE 453 Z | 281 | FE 453 Z2 | 146 | 2,200 |
| 50 | 58 | FE 458 | 400 | FE 458 Z | 345 | FE 458 Z2 | 178 | 2,000 |
| 51 | 59 | FE 459 | 414 | FE 459 Z | 357 | |||
| 55 | 63 | FE 463 | 472 | FE 463 Z | 407 | FE 463 Z2 | 202 | 1,900 |
| 60 | 68 | FE 468 | 550 | FE 468 Z | 474 | FE 468 Z2 | 243 | 1,750 |
| 62 | 70 | FE 470 | 583 | FE 470 Z | 502 | 1,700 | ||
| 65 | 73 | FE 473 | 633 | FE 473 Z | 545 | 1,600 | ||
| 70 | 78 | FE 478 | 722 | FE 478 Z | 622 | 1,500 | ||
| 80 | 88 | FE 488 | 914 | FE 488 Z | 788 | 1,300 |
当社は、トルク、インデックス周波数、空転速度、環境などの要件を満たすために、さまざまな設計機能と寸法を備えた幅広いフリーホイールクラッチを提供しています。
最適なクラッチ操作のためには、サポート機器を正確かつ高品質に構築する必要があります。当社は、フリーホイールクラッチのサポートユニットまたは完全なアセンブリを提供しています。
