商品の詳細:
|
| 製品名: | DC5476A-Nに耐える1つの方法スプラグ クラッチ | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| トルク容量: | 525Nm | 回転速度: | 3500RPM |
| 単位重量: | 0.11kg | 保証: | 1年 |
| サイズ: | 54.765*71.425*16mm | OEM: | 受け入れなさい |
| MOQ: | 5 - 5 | ||
| ハイライト: | 1つの方法クラッチ軸受けの過剰運転,16MM 1つの方法クラッチ軸受け,DC5476A 1の方法スプラグ軸受け |
||
クラッチ軸受けを過剰運転するDC5476A 16MMの厚さ1の方法スプラグのタイプ
DCのスプラグ クラッチ軸受けの短い導入
タイプDCは内部か外の競争なしでスプラグのタイプ惰性で動かすおりをである。それは軸および放射状の負荷に競争、軸受けサポート、潤滑および密封を提供する設計に取付けられていなければならない。DCのタイプ版Nは現在送電のequipementで使用されるすべてのタイプの潤滑油を受け入れる。
終了する部分の表面の硬度は0,6のmmの最低の深さのためのHRC 60に62、べきである。
45へHRC35である中心の硬度。
DCのスプラグ クラッチ軸受けの次元そして容量
|
サイズ
|
TKN1） |
速度の過剰運転 |
スプラグ スペース
|
いいえ。 クリップの
|
いいえ。 スプラグの |
重量 | ||||||
| nimax2） | namax3） | Øa+0.008 -0.005 |
Øc± 0.013 | emin | Ødmin | Øbmax | ||||||
| [Nm] | [分1] | [分-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | – | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | – | 14 | 0.06 |
| DC3175 （3C） - N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0.085 |
| DC4127 （3C） - N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0.095 |
| DC4972 （4C） - N | 306 | 3800 | 1900年 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0.11 |
| DC5476A （4C） - N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B （4C） - N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C （4C） - N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0.175 |
| DC7221 （5C） - N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0.185 |
| DC7221B （5C） - N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C （5C） - N | 2038年 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055年 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | – | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0.165 |
| DC10323A （5C）の*-N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | – | 50 | 0.4 |
| DC12388C （11C） | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
ノート
1） Tの最高の= 2 × T KN
」選択ページを参照しなさい12に19
2）内部競争の過剰運転
3）外の競争の過剰運転
*）内部のおりの集中フランジは反対にある
側面
**）許された± 0,013への許容の延長
例の取付け

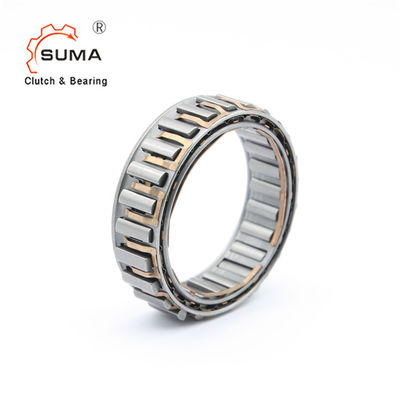

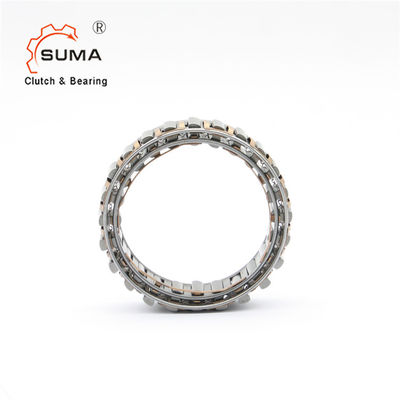

DCのスプラグ クラッチ軸受けの映像
