| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | BB20 BB201KK BB20 2KK |

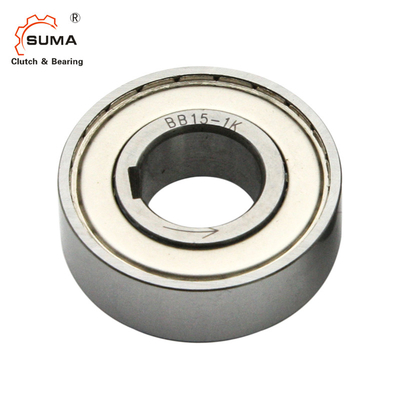

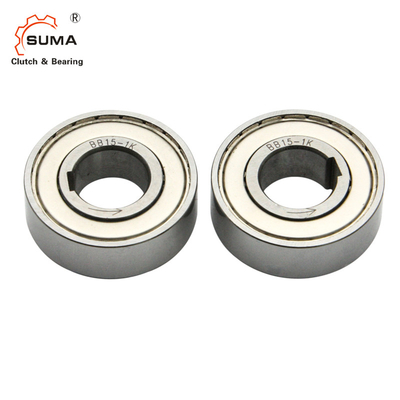

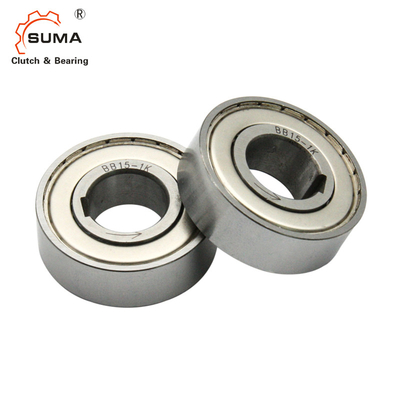

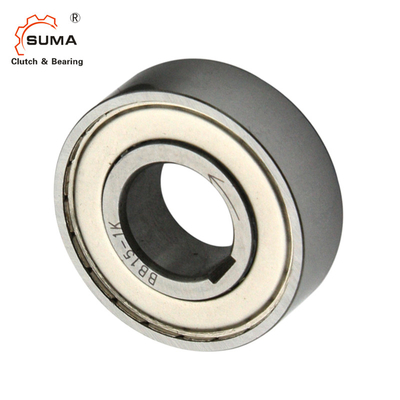

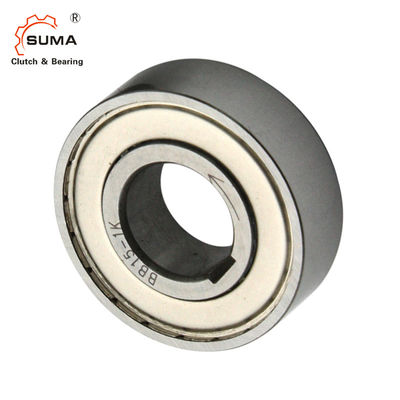

BB20 BB201K-K BB20 2K-K バックストップクラッチ カムクラッチ
一方向スプラグクラッチベアリング
特徴スプラグクラッチベアリング
1BBシリーズ カムクラッチは,プレスフィット設置のために設計されています.
2BB-1K-K と BB-2GD 1K-K シリーズは,内側のレースに鍵穴があります. 25 サイズを除く鍵穴は,
3 BB40-1K-K と BB40-2GD 1K-K は DIN 6885 に準拠して製造される.

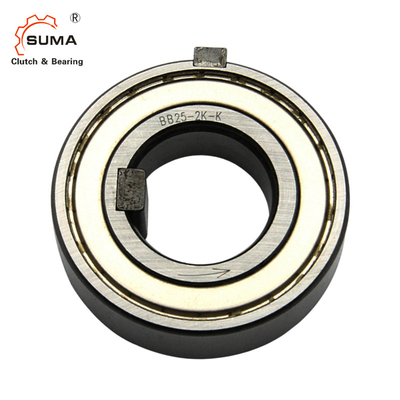

3BB-2K-Kシリーズは内側と外側の両方の鍵口を持っています
カムクラッチと一緒に送られた鍵を意味する.
4軸とハウジングの正しい干渉寸法が維持され,最大限のベアリングとクラッチ性能を得なければならない.
5各シリーズの軸とハウジングの許容量については表を参照してください.
テクニカルデータスプラグクラッチベアリング
規模 と 能力
| モデル | トルク 容量 |
オーバーランニング | 牽引トルク (N·m) | A について | B について | C について | D | r | 体重 (N) | |||||
|
内側 レース |
外部 レース |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| N·m | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
注記:
内部レースに記されたモデル番号は,BB25-1KとBB25-2Kの両方のマークは"K"である.
鍵と鍵穴の寸法
| モデル | b2js10 | t1 | t2 | B1js9 | t | 内部レース キー b×h×長さ |
外の種族 キー b'× h' ×長さ |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | ほら | ほら | ほら | ほら |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | ほら | ほら | ほら | ほら |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | ほら | ほら | ほら | ほら |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | ほら | ほら | ほら | ほら |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | ほら | ほら | ほら | ほら |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | ほら | ほら | ほら | ほら |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | ほら | ほら | ほら | ほら |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10×6×22 | |||
注記:
BB25-1K-K,BB25-2K-K,BB25-2GD 1K-Kのt2の寸法は,
DIN 6885 3.
DIN 標準鍵を使用するために 0.5 mm の深さの軸の鍵口を処理します.
他のモデルはすべて 競合他社と 互換性があります
6BB,BB-1K,BB-2K クラッチ,ベアリングをサポートし,油脂で配送する
BB-2GDとBB-2GD-1Kクラッチは,標準BBシリーズよりも5mm広いので,粉塵から効果的な保護のために特別な唇塞が付いています.
7内なる人種が関わる方向を示しています.
8クラッチを設置するには,適切な直径のプレスツールを用いて,内側と外側の全面に均等な圧力をかけます.
9クラッチにハンマーをかけたり,他のショックを与えたりしないでください.
10クラッチのプレス設置に必要な圧力に耐える十分な強さを持っていることを確認します.
11作業温度範囲: 30°Cから +100°C (この範囲を超えた温度については,当社に相談してください).
潤滑剤
1配送前には油脂が塗られているので,使用前には油脂を塗る必要はありません.
2クラッチが油滑油で使用されている場合,油滑油は常にユニット内側で使用する必要があります.
3油脂や潤滑剤をEP添加物で使用しないでください.
