| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | GFK25 |

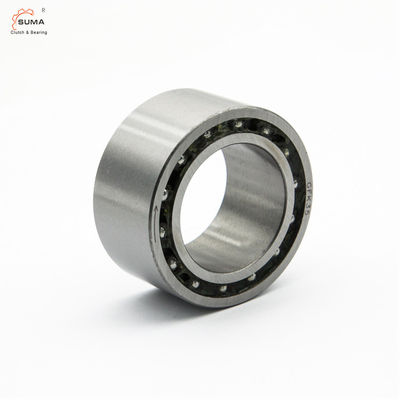

GFK25 FGK25 フリーホイール 一方向クラッチバックストップ
パッケージ機械用のクラッチベアリング
GFK 一方向軸承の特徴
GFK20 オーバーランニングクラッチは:
1クラッチをオーバーランニング
2バックストップクラッチ
3引力クラッチ
容量と規模についてGFK 一方向軸承
| タイプ | サイズ |
TKN 関連品1) について |
超速度 |
ローヤリング シリーズ
|
負荷 | ||||||||
|
ローラー ディーン |
ボール ディーン |
ローラー すぐに行こう |
ボール すぐに行こう |
||||||||||
GFK |
d | nimax(2) について | nアマックス(3) について | C について | C について | C について0 | C について0 | D | L について | r | |||
| [ミリ] | [Nm] | [最小数-1] | [最小数-1] | [N] | [N] | [N] | [N] | [ミリ] | [ミリ] | [ミリ] | [kg] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0.5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0.5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0.5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0.2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0.3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
注記
1) Tmax = 2 × TKN
選考 ページ 10 から 13 参照
2) 内部のレースの超越
3) 外部のレースの過剰
・ 設置・維持説明書 16 から 19 ページを参照
装置の設置と結合GFK 一方向軸承

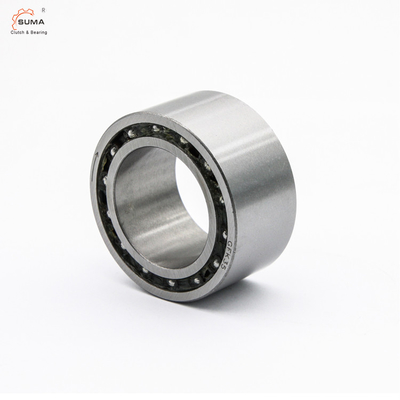

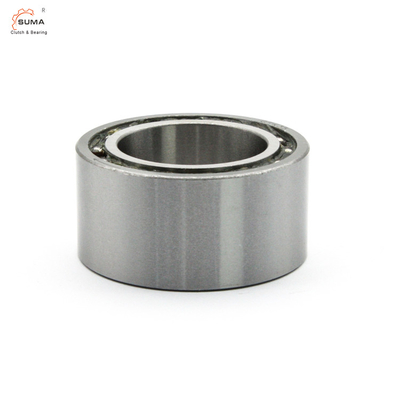

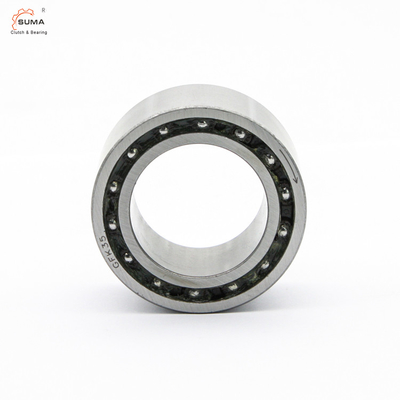

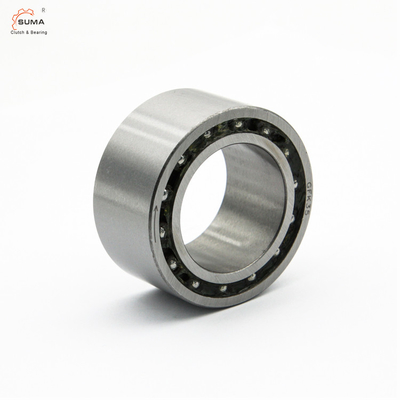

写真GFK 一方向軸承
