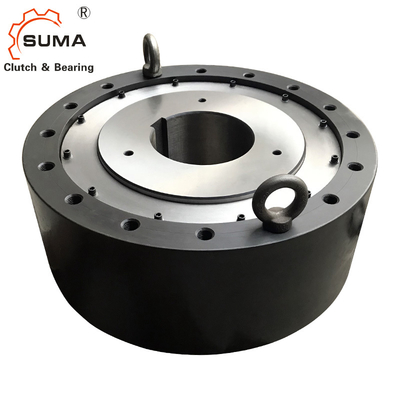

BS85 BS85-70 BS85-75 BS85-80 BS85-85 片道ベアリング バックストップクラッチ カムクラッチ
フリーホイールの特徴バックストップクラッチ
BS シリーズのカムクラッチは,低速コンベヤーヘッドシャフトの逆回転 (バックストッピング) が防止されるアプリケーション用に設計されています.
フリーホイールのカタログバックストップクラッチあなたの選択のために
BS160HS-BS450HSバックストップクラッチデータシート
モデル | トルク | マックス | 引く | A について | B について | C について | PCD | E について | S | H-M サイズ × ピッチ × 穴数 | 油脂 | 量 |
容量 | 超え | トルク | D | 埋め込み穴 | 油脂 | |||||||
(N·m) | (r/min) インナーレース | (N·m) | (サイズ) | (kg) | ||||||||
BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20×P2.5×10 | PT 1/4 | 0.23 |
BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5 ×8 | PT 1/4 | 0.31 |
BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5 ×16 | PT 1/4 | 1.3 |
BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 1.7 |
BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 2 |
BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5 ×16 | PT 1/4 | 3.6 |
BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0 ×16 | PT 1/4 | 4.1 |
BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0 ×18 | PT 1/4 | 6.9 |
BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5 ×18 | PT 1/4 | 7.2 |
モデル | トルク | 最大超越量 |
引力 トルク (N-m) |
A について | B について | C について | PCD | E について | S |
H-M サイズ×ピッチ ×番号 穴 を 掘る |
容量 (Nm) | (r/min) 内部レース | D | ||||||||
BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 |
BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 |
BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 |
BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 |
BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 |
BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 |
BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 |
BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 |
新しいJIS | オールドJIS | 掘り込み直径 | ||
キーウェイ | キーウェイ | 範囲 | W. ミン | W.マックス |
JISB1301-1996 年 月 日 | JISB1301-1959 | (mm) | (kg) | (kg) |
ISO R773 | ||||
BS30-30J | BS30-30E | 20から30まで | 2.3 | 2.1 |
BS50-45J | BS50-45E | 30から50 | 4.7 | 4 |
BS50-50J | BS50-50E | |||
BS65-40J | BS65-40E | 40から65 | 13 | 11.5 |
BS65-45J | BS65-45E | |||
BS65-50J | BS65-50E | |||
BS65-55J | BS65-55E | |||
BS65-60J | BS65-60E | |||
BS65-65J | BS65-65E | |||
BS75-60J | BS75-60E | 50から75まで | 14.7 | 13.1 |
BS75-65J | BS75-65E | |||
BS75-70J | BS75-70E | |||
BS75-75J | BS75-75E | |||
BS85-70J | BS85-70E | 60から85まで | 27.2 | 24.7 |
BS85-75J | BS85-75E | |||
BS85-80J | BS85-80E | |||
BS85-85J | BS85-85E | |||
BS95-80J | BS95-80E | 70から95 | 32.2 | 29.4 |
BS95-85J | BS95-85E | |||
BS95-90J | BS95-90E | |||
BS95-95J | BS95-95E | |||
BS110-85J | BS110-85E | 80から110 | 38.6 | 34.2 |
BS110-95J | BS110-95E | |||
BS110-100J | BS110-100E | |||
BS110-105J | BS110-105E | |||
BS110-110J | BS110-110E | |||
BS135 | BS135 | 90から135 | 76.1 | 68 |
BS160HS | BS160HS | 100から160 | 120 | 103 |
BS200HS | BS200HS | 100から200 | 200 | 163 |
BS220HS | BS220HS | 150から220 | 390 | 338 |
BS250HS | BS250HS | 175から250 | 760 | 689 |
BS270HS | BS270HS | 200から270 | 850 | 774 |
BS300HS | BS300HS | 230から300 | 1,400 | 1,300 |
BS350HS | BS350HS | 250から350 | 2,300 | 2,120 |
BS425HS | BS425HS | 325から425 | 3,300 | 2,960 |
BS450HS | BS450HS | 350から450 | 3,700 | 3,400 |
Q: その通りバックストップ・クラッチをどうやって詰めるの?
Q: その通り持っていいの?バックストップクラッチあなたからのサンプル?
A: 品質検査のためにサンプルを依頼することを強くお勧めします.
Q: その通り配達すると約束できますか?バックストップクラッチ間に合ってる?
