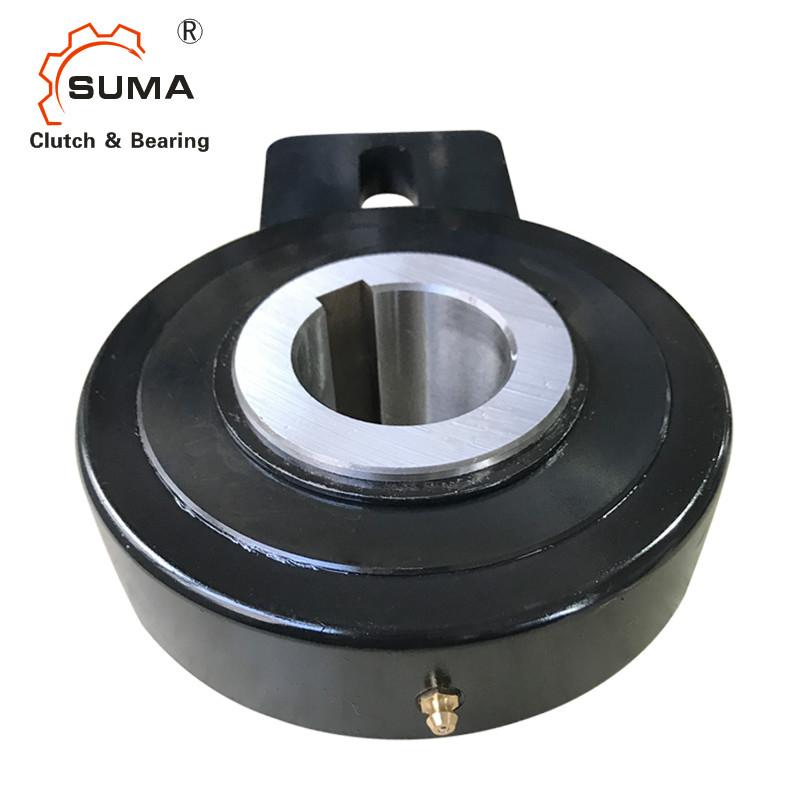

GV90 GV100 GV110 バケット エレベーター バックストップ クラッチ ベアリング一方通行
GVバックストップクラッチの特長
GV シリーズのフリーホイールはローラー付きで、内輪と外輪の間の芯出しはブッシュによって行われます。
トルクの力は、キーによってシャフトから内輪に伝達されます。
軸公差はh6とします。
フリーホイールを逆止装置として使用する場合、外輪に固定されたレバーを 2 つのブラケットで挟む必要があります。それ以外の場合は、ピンを挿入する必要があります ループ穴に。機械のフレームにロックすると、フリーホイールの回転が止まります。
フリーホイールを間欠送りとして使用する場合は、プッシュロッド用の穴などを使用してレバーを縦方向に取り付ける必要があります。いずれにせよ、過負荷を避けるために 軸方向の動きを可能にするために、レバーには一定量のクリアランスを与える必要があります。
フリーホイールはすでにグリースが塗られています
寸法と容量
| モデル |
dH7 んん |
D んん |
L んん |
B1 んん |
L1 んん |
b2 んん |
私2 んん |
私3 んん |
私4 んん |
重さ Kg |
マックス・スピード |
トルク Nm |
ドラグトルク Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
キーイ DIN 6885
2)最高許容速度
