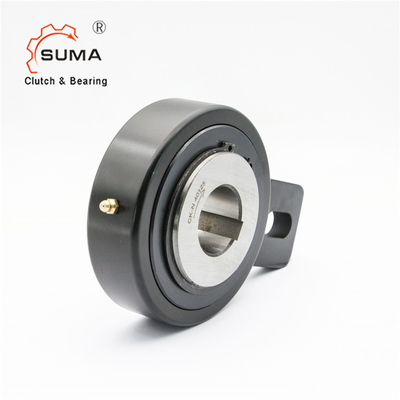

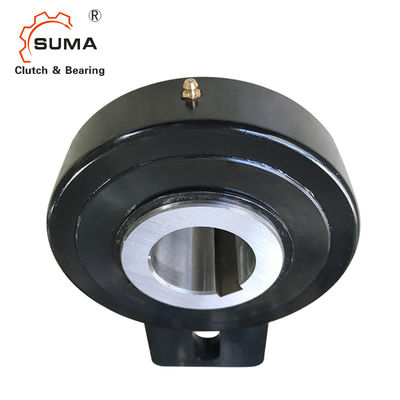

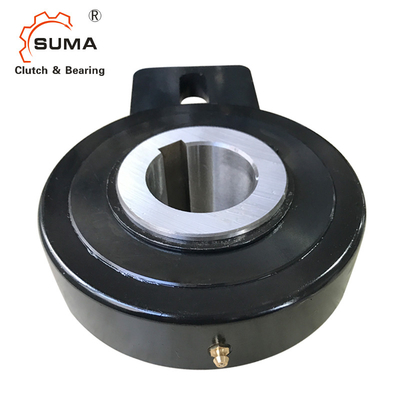

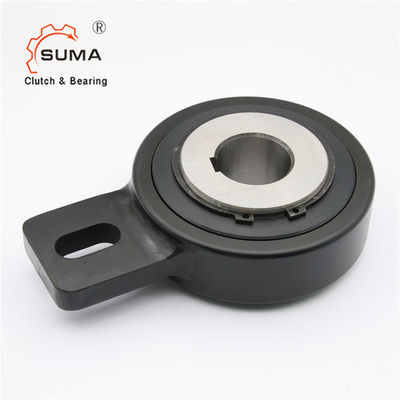

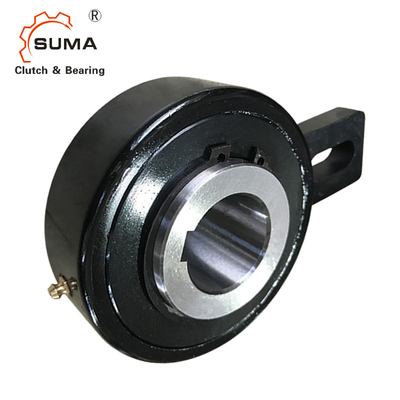

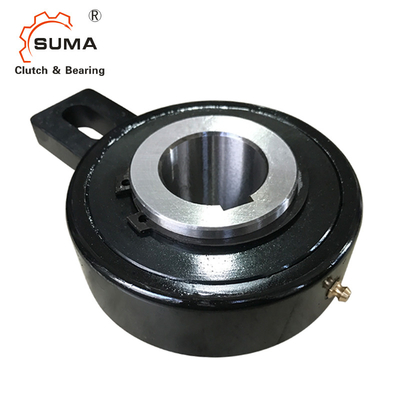

コンベヤ・システムのために耐えるRSBW60 RSBW70 1の方法バックストップのクラッチ
特徴
構造:
タイプRSBWはDCのスプラグのタイプ惰性で動くである。それははめ込み式、低い回転速度のための明白な軸受けによって集中させてであり、盾を使用して密封されてOリングを保護した。
取付け:
設計は困難な環境の取付けに非常に高湿度または水しぶき区域を与える。トルク腕のスロットを機械そして通ることの固定部分にしっかり止められているボルトは回転停止を提供する。
このボルトの放射状の整理はスロット幅の1-3%と等しいべきである。トルク腕および軸受けはプレストレスを施されてはならない。
技術的なデータ
製品名 | バックストップのクラッチ軸受け |
モデル | RSBW60/RSBW70 |
トルク容量 | 2550Nm |
速度の過剰運転 | 250分-1 |
内部の直径 | 60mm/70mm |
外の直径 | 161mm |
厚さ | 55mm |
重量 | 6.5kg |
適用 | Fishineryの機械類、減力剤、家庭用電化製品 |
パッケージ | カートン箱 |
支払の言葉 | TT、L/C、D/A、D/P、ウェスタン・ユニオン、Paypal |
受渡し時間 | 7-10幾日 |
次元および容量
タイプ | サイズ | 速度の過剰運転 | 重量 | |||||||||
|
dH7 | TKN 1) | nimax | D | L 1 | F | E | B | N | L | bH11 | |
[mm] | [Nm] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
20 | 375 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 | |
25 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 | |
30 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 | |
35M | 375 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 | |
35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 | |
40 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 | |
45 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 | |
50 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 | |
55 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 | |
60 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 | |
70 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 | |
80 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 | |
90 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.8 |
