| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | MG500 MI500 |

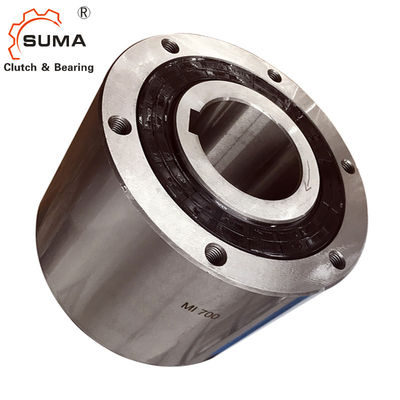

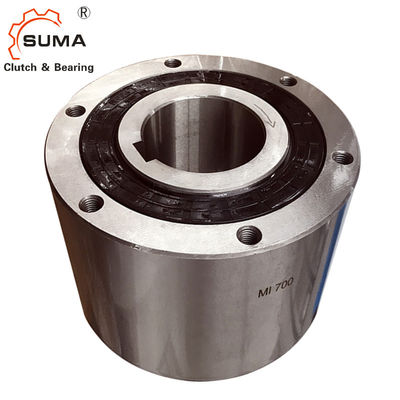

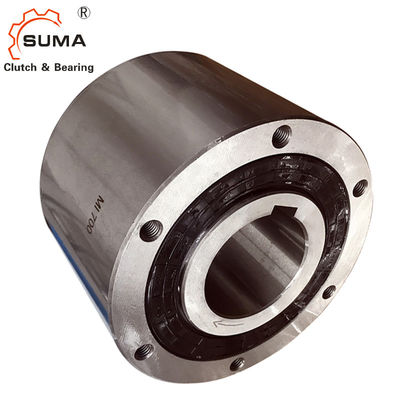

MG500高速1つの方向バックストップ カム クラッチ軸受け
特徴
1. 高速適用のために設計されているはめ込み式クラッチ。
2. 最適性能および高められた容量のために設計されるカムおりアセンブリ。
3. 2つの玉軸受は競争間の放射状の負荷そして同心性を支えるために含んでいた。
4.グリースまたはオイルの潤滑に提供される肯定的な接触の唇またはフェルトのシール。
5.叩かれた穴は土台の補助部品のための外の競争の端で機械で造られる。
6.利用できるメートル穴およびキー溝。
7.利用できる付属品を取付ける。
MG300A –700Aシリーズ
概要の義務の適用、過剰運転、バック停止および軽量インデクシングのために主に使用されて。MGモデルは長い過剰運転の摩耗の生命を提供するために活気づく精密なばねを提供する。
MI300A –700Aシリーズ
高性能インデクシングのために推薦される、1分あたり適用大きいより150回の高い指示の正確さを要求する打撃か適用で使用されて。特許を取られた、低い慣性を組み込むこと
速いカム反作用のためのおりそして頑丈な活発化のばね。
MO300A –700Aシリーズ
高速内部競争の過剰運転の適用のための抗力を密封するために最小になるためにフェルトのグリースのシールによって作られる。MOモデルは標準的なグリースの潤滑と提供される。
MR300A –700Aシリーズ
過剰運転している高速外の競争のために意図されているカム抗力を最小にするのに遠心力を使用する独特なカムおりの構造を組み込む。クラッチの運転の速度は内部競争のためのテーブルで示されているrpmを超過できない。
技術的なデータ
| 項目 | MG/MR/MO/MI500A |
| 精密 | P6 |
| タイプ | カム |
| 穴サイズ（mm） | 44.45 |
| 外の競争（mm） | 92.08 |
| トルク（KN） | 1593 |
| 最高。内部競争の過剰運転（周期/分） | 2700 |
| 抗力トルク（Nm） | 0.5 |
| 重量（kg） | 5 |
| パッケージ | カートン箱/木箱 |
| 受渡し時間 | 確認される順序の後の7-10日 |
| 支払の言葉 | L/C、T/T、D/P、D/A、ウェスタン・ユニオン |
次元および容量
| モデル | トルク | 抗力 | 最高。 | 最高。 |
穴 サイズ |
B （h7） |
C | PCD D |
E | F | S | HM | 重量 （kg） |
|||
| 過剰運転 | No.of | |||||||||||||||
| 容量 | トルク | （r/min） | インデクシング |
叩かれる 穴 |
||||||||||||
| （Nm） | （Nm） | 内部 | 外 |
（周期 /min） |
Dia. |
キー 方法 |
×Size×Pitch | |||||||||
| 競争 | 競争 | （H7） | ||||||||||||||
| MG 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| MI 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
|
モデル いいえ。 |
トルク 容量 |
抗力トルク | 最高の過剰運転の速度 | 次元 | 重量 | ||||||
| 内部競争 | 外の競争 | B | C | D | E | F | |||||
| N-m | N-m | mm | mm | mm | mm | mm | mm | kg | |||
| MG300A | 373 | 0.2 | 2900 | 800 |
76.15/ 76.20 |
66.68 | 60.33 | 63.5 | 28.58 | 8.9 | 2 |
| MI300A | - | - | |||||||||
| MO300A | 3600 | 800 | |||||||||
| MR300A | 800 | 2900 | |||||||||
| MG400A | 542 | 0.3 | 2700 | 800 |
88.85/ 88.90 |
73.03 | 66.68 | 69.9 | 31.75 | 11.4 | 3 |
| MI400A | - | - | |||||||||
| MO400A | 3600 | 800 | |||||||||
| MR400A | 800 | 2700 | |||||||||
| MG500A | 1593 | 0.5 | 2400 | 750 |
107.90/ 107.95 |
92.08 | 85.73 | 88.9 | 44.45 | 12.4 | 5 |
| MI500A | - | - | |||||||||
| MO500A | 3000 | 750 | |||||||||
| MR500A | 750 | 2400 | |||||||||
| MG600A | 3051 | 0.9 | 1800 | 700 |
136.47/ 136.53 |
120.65 | 92.08 | 95.3 | 69.85 | 12.7 | 9 |
| MI600A | - | - | |||||||||
| MO600A | 2400 | 700 | |||||||||
| MR600A | 700 | 2100 | |||||||||
| MG700A | 6779 | 1.8 | 1200 | 400 |
180.92/ 180.98 |
158.75 | 123.83 | 127.0 | 101.60 | 17.3 | 20 |
| MI700A | - | - | |||||||||
| MO700A | 2000年 | 400 | |||||||||
| MR700A | 400 | 1750 | |||||||||
|
モデル いいえ。 |
次元 |
No.ofの蛇口 （Mt.）穴 |
糸のサイズ | 使用可能な糸の深さ | 円滑油 | 円滑油の帽子Oz | 重量 | ||||||||||
| C | D | E | F | ||||||||||||||
| インチ | mm | インチ | mm | インチ | mm | インチ | mm | インチ | mm | インチ | mm | lbs | kg | ||||
| MG300A | 2.375 | 60.33 | 2.50 | 63.5 | 1.125 | 28.58 | 0.35 | 8.9 | 4 | 0.250-28 | 6.35-711 | 0.500 | 12.70 | オイル | 0.85 | 4 | 2 |
| MI300A | オイル | 1.25 | |||||||||||||||
| MO300A | グリース | 0.5 | |||||||||||||||
| MR300A | オイル | 0.85 | |||||||||||||||
| MG400A | 2.625 | 66.68 | 2.75 | 69.9 | 1.250 | 31.75 | 0.45 | 11.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | オイル | 1.1 | 6 | 3 |
| MI400A | オイル | 1.4 | |||||||||||||||
| MO400A | グリース | 0.5 | |||||||||||||||
| MR400A | オイル | 1.1 | |||||||||||||||
| MG500A | 3.375 | 85.73 | 3.50 | 88.9 | 1.750 | 44.45 | 0.48 | 12.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | オイル | 1.8 | 11 | 5 |
| MI500A | オイル | 3.0 | |||||||||||||||
| MO500A | グリース | 1.0 | |||||||||||||||
| MR500A | オイル | 1.8 | |||||||||||||||
| MG600A | 3.625 | 92.08 | 3.75 | 95.3 | 2.750 | 69.85 | 0.50 | 12.7 | 6 | 0.313-24 | 7.94-610 | 0.625 | 19.05 | オイル | 2.8 | 19 | 9 |
| MI600A | オイル | 4.5 | |||||||||||||||
| MO600A | グリース | 1.5 | |||||||||||||||
| MR600A | オイル | 2.8 | |||||||||||||||
| MG700A | 4.875 | 123.83 | 5.00 | 127.0 | 4.000 | 101.60 | 0.68 | 17.3 | 8 | 0.375-24 | 9.53-610 | 0.750 | オイル | 4.6 | 43 | 20 | |
| MI700A | オイル | 10.9 | |||||||||||||||
| MO700A | グリース | 2.9 | |||||||||||||||
| MR700A | オイル | 4.6 | |||||||||||||||
| モデル | トルク容量 |
最高 rpmの過剰運転 |
体言 抗力の過剰運転 |
標準的な穴か。1 | Keyways1 | 次元 | ||||||||
| B | ||||||||||||||
| Lb ft | N-m | 内部競争 | 外の競争 | Lb ft | N-m | インチ | mm | インチ | mm | インチ | mm | インチ | mm | |
| MG300A | 275 | 373 | 2900 | 800 | 0.17 | 0.2 | 0.500 | 12.70 | 0.125×0.167 | 3.18×4.24 |
3.000 2.998 |
76.15 /76.20 |
25/8 | 66.68 |
| MI300A | - | - | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MO300A | 3600 | 800 | 0.750 | 19.05 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MR300A | 800 | 2900 | ||||||||||||
| MG400A | 400 | 542 | 2700 | 800 | 0.21 | 0.3 | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 |
3.500 3.498 |
88.85 /88.90 |
27/8 | 73.03 |
| MI400A | - | - | 0.750 | 19.05 | ||||||||||
| MO400A | 3600 | 800 | 0.875 | 22.23 | ||||||||||
| MR400A | 800 | 2700 | ||||||||||||
| MG500A | 1175 | 1593 | 2400 | 750 | 0.38 | 0.5 | 0.875 | 22.23 | 0.188×0.094 | 4.76×2.38 |
4.250 4.248 |
107.90 /107.95 |
35/8 | 92.08 |
| MI500A | - | - | 1.000 | 25.40 | 0.25×0.125 | 4.76×2.38 | ||||||||
| MO500A | 3000 | 750 | 1.125 | 28.58 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MR500A | 750 | 2400 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MG600A | 2250 | 3051 | 1800 | 700 | 0.63 | 0.9 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 |
5.375 5.373 |
136.47 /136.53 |
43/4 | 120.65 |
| 1.375 | 34.93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
| MI600A | - | - | 1.500 | 38.10 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.625 | 41.28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
| MO600A | 2400 | 700 | 1.750 | 44.45 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.937 | 49.20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
| MR600A | 700 | 2100 | 2.000 | 50.80 | 0.50×0.188 | 12.7×4.76 | ||||||||
| MG700A | 5000 | 6779 | 1200 | 400 | 1.3 | 1.8 | 2.000 | 50.80 | 0.50×0.250 | 12.7×6.35 |
7.125 7.123 |
180.92 180.98 |
61/4 | 158.75 |
| MI700A | - | - | 2.250 | 57.15 | 0.50×0.250 | 12.7×6.35 | ||||||||
| 2.437 | 61.90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
| MO700A | 20000 | 400 | 2.500 | 63.50 | 0.625×0.313 | 15.88×7.94 | ||||||||
| 2.750 | 69.85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
| MR700A | 400 | 1750 | 2.937 | 74.60 | 0.625×0.125 | 15.88×3.18 | ||||||||
土台およびカップリング
