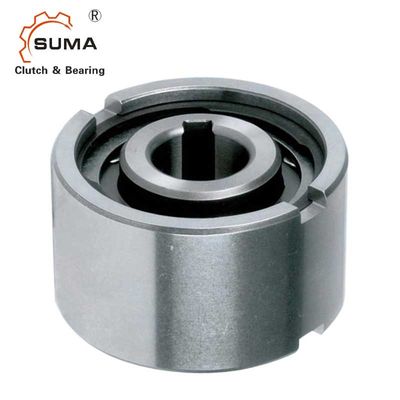

産業クラッチの重負荷の非接触バックストップに耐える一方向クラッチ
な特徴
1. AAseries カム クラッチは、圧入取り付け用に設計されています。
2. AAシリーズは内輪にキー溝があります。サイズ 25 を除くキー溝は DIN 6885 に従って製造されています。 3
3. AAシリーズは内輪、外輪ともにキー溝があります。「-K」は、カム クラッチと一緒に出荷されるキーを意味します。
4. ベアリングとクラッチの性能を最大限に引き出すには、シャフトとハウジングの干渉寸法を正しく維持する必要があります。
5. 各シリーズの軸とハウジングの公差は表をご参照ください。
6. 内輪の矢印は、内輪のかみ合い方向を示しています。
7. クラッチを取り付けるには、適切な直径のプレス工具を使用して、内輪と外輪の面全体に均等に圧力をかけます。
8. クラッチにハンマーなどの衝撃を加えないでください。
9. ハウジングには、クラッチの圧入取り付けに必要な圧力に耐える十分な強度があることを確認してください。
10. 使用温度範囲:-30℃~+100℃(これを超える温度についてはご相談ください)。
技術データ
仕様 | |
モデル | AA60 / GC-D60170 |
素材 | GCr15 |
内径 | 60mm |
外径 | 170mm |
厚さ | 78mm |
トルク容量 | 3500Nm |
ドラグトルク | 240Ncm |
内輪オーバーランニングスピード | 800r/分 |
外輪追い越し速度 | 1100r/分 |
重さ | 0.7kg |
構造 | ローラータイプ |
応用 | 繊維機械、扇風機、換気扇、印刷機 |
パッケージ | カートンボックス、木箱またはカスタマイズ |
支払い条件 | TT。L/C、D/A、D/P、ウエスタンユニオン、ペイパル |
納期 | サンプルの場合は 2 ~ 4 日、大口注文の場合は 7 日 |
寸法と容量
サイズ | TK1 | 速度超過 | 重さ |
引っ張る トルク |
||||||||||
dH7 | ニマックス2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | 〇 | L | へ | s | (kg) | TR | |
(んん) | (Nm) | (min-1) | (min-1) | (んん) | (んん) | (んん) | (んん) | (んん) | (んん) | (んん) | (んん) | (んん) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000年 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950年 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ノート
1) T max = 2 ×T KN
2) 内輪オーバーラン
3) アウターレースオーバーラン
DIN 6885.1 に準拠したキー溝
取り付けとカップリング
ピクチャー
