| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | NYD200 NJ200 ND380 |

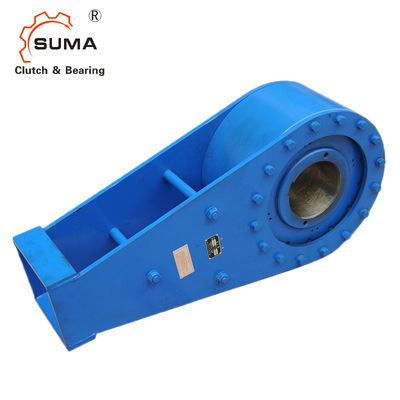

NYD200 NJ200 ND380 低速バックストップクラッチ 一方向軸承
NYD NJ バックストップクラッチの特徴
NY = NYD
バックストップ NJ ((NYD,ND) は,ボールベアリングのサポートなしでトルクアームを有する. バックストップは,シャフトまたはシャフト端を通って配置されている.
バックストップ NJ は以下のように使用されます.
バックストップ低速のアプリケーションでは
タコニートシール は,汚い 塵 の 状態 に いる 場合,バックストップ を 保護 する.
バックストップ・クラッチの用途では,クラッチは,駆動軸を片方向に無制限に回転させることができます.バックストップクラッチは固定フレームとシームレスに接着しますこのバックストップクラッチは,斜面輸送機,バケツエレベーター,またはポンプシステムの逆移動を妨げるための安全対策として機能します.重要な機器を傷害から守る以外にも鉱山での労働者の安全を確保する上で重要な役割を果たします.
SUMAは,様々なアプリケーションの要件を満たすために精巧に設計されたバックストップクラッチの幅広い範囲を誇っています.また,超走およびインデックスクラッチSUMAのクラッチ製品に組み込まれた独創性は,最も困難な環境でも効率的で信頼性の高い操作を保証します.耐久性のある耐着用のための特殊合金製の鋼のカムなど高品質の合金鉄鋼で作られ 表面硬さとコア強度が優れている精密磨きを受け,特殊な同心度と精密なカム回転を実現する.
モデルNJ65-NJ450
規模 と 能力
| タイプ | 負荷容量 | インナーレース マックス 速度 | 引力 トルク | 退屈 | サイズ (mm) | 体重 | ||||||||
| N.m | r/min | N.m | mm | A について | B について | D | H | h1 | Φ | h | L について | L1 | 体重 | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50から65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60~75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70~85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80~95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90〜110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100から130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120〜160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160〜200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160から220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180から240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180〜250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200から270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230〜300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250〜320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250〜350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320〜420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350〜450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
マウント
後ろ駆動トークはトークアームによって抑制される.トークアームは位置に固定してはならない.軸方向と半径方向に0.5インチのプレーを持つ必要があります.
NJバックストップは,クリアランスフィットのために提供されています. 軸固定のために内輪にセットスクリューが提供されています. 軸の襟は不要です.
