| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | UF30 |

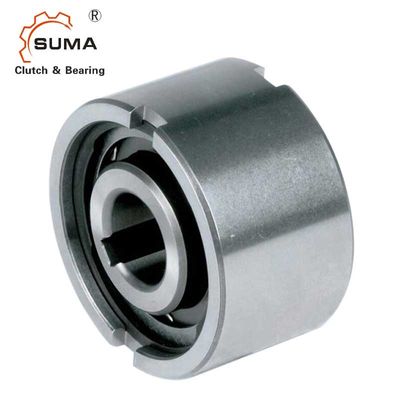

UFシリーズUF30 30*90*48MMはクラッチ1の方法軸受け工場を惰性で動かす
特徴はのクラッチ1の方法軸受けを惰性で動かす
UFシリーズはではない自動調心惰性で動く。従って外の競争が内部競争に中央に回ることができるようにの隣に1-2の軸受けを置くことは必要惰性で動くである
トルク力は前部引き手によってシャフト内部競争にと外の競争から座席にキーによって送信される。
シャフトの許容はh6またはj6なる;座席のための許容はH7またはG7なる。前部引き手が使用されないとき、着席の許容はK6べきである。
サービスに置かれる前にページで12与えられる指示に続く適した潤滑油と油を差されなければならない惰性で動く。オイルの潤滑は高頻度のニュートラルの回転が達されるとき必要である。
次元そして容量はのクラッチ1の方法軸受けを惰性で動かす
| タイプ | サイズ | 速度の過剰運転 | 重量 | ||||||||
| UF | dH7 | TKN 1） | nimax 2） | namax 3） | Dn6 | D5 | D6 | L | t | bH11 |
|
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| 8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
| 15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
| 20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
| 25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
| 30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
| 35 | 663 | 1600 | 1950年 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
| 40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
| 45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
| 50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
| 55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
| 60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
| 70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
| 80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
| 90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
| 100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
| 130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
| 150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 | |
ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい10に13
2) 内部競争の過剰運転
3) 外の競争の過剰運転
土台およびカップリング
