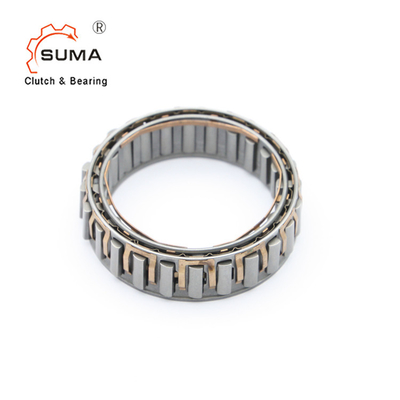

GPシリーズGP4445A過剰運転はスプラグに耐える1つの方法をつかむ
短い導入
GPシリーズは…主にインチで測定される競争でとして惰性で動く動く接触の要素が付いているおりである。
より小さい次元および高い伝達トルクの提供ある興味深い技術的な、費用節約の解決。
一致の多数のおりの隣り合わせの増加のトルク。
外の競争が内部競争に中央に回ることができるようにの隣に1-2の軸受けを置くことは必要惰性で動くである。
滑走の競争が座席でまたはシャフトで機械で造られる時、次の指定
1) 60/62 HRCの表面の硬度に付着させなければならない
2) 粉砕の後で和らげることの最低の深さ1つのmmの
3) 競争の同心の回転を保障しなさい
4) 適用のために適した潤滑。
次元および容量
サイズ | トルク | 速度の過剰運転 [分1] |
Øa + 0,008 - 0,005 |
Øc ± 0,013 |
スプラグ スペース | emin | Ødmin | Øbmax | クリップの数 | スプラグの数 | 重量 | |
TKN 1[Nm] | nimax 2 | Namax 2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0.055 |
GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0.06 |
GP3175 (3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
GP4127 (3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
GP4972 (4C) | 306 | 3800 | 1900年 | 49.721 | 66.381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
GP5476A (4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
GP5476B (4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
GP5476C (4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
GP7221 (5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
GP7221B (5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
GP7969C (5C) | 2038年 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
GP8334C | 2055年 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
GP10323A (3C) * | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
GP12334C* | 4800 | 1500 | 750 | 123.34 ** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0.4 |
GP12388C (11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0.4 |
ノート
1) Tの最高の= 2 × T KN
」選択ページを参照しなさい12に19
2)内部競争の過剰運転
3)外の競争の過剰運転
*)内部のおりの集中フランジは反対にある
側面
**)許された± 0,013への許容の延長
