商品の詳細:
|
| 製品名: | カム クラッチ | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| トルク容量: | 7250Nm | 回転速度: | 680RPM |
| 単位重量: | 0.6kg | 保証: | 1年 |
| サイズ: | 20*60*20mm | OEM: | 受け入れなさい |
| MOQ: | 5 - 5 | ||
| ハイライト: | UHF20 1方法軸受け,UHF25 1方法軸受けカム クラッチ,GCr15 1方法クラッチ軸受け |
||

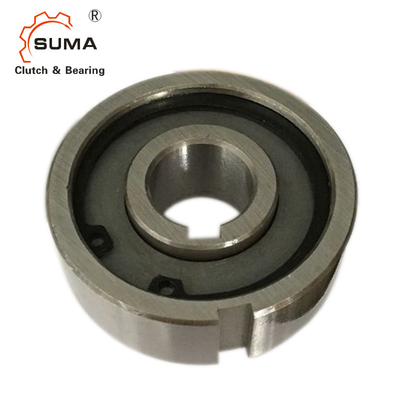

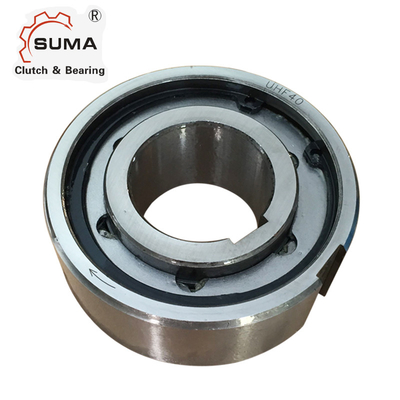

UHFシリーズUHF20 UHF25 1方法軸受けカム クラッチ
特徴
UHFシリーズはスプラグのタイプ惰性で動かす支えられるnon-bearingである。忍耐はsupporteのaxilおよび放射状のものの負荷である。潤滑およびシーリングはまた取付けによって提供されなければならない。
内部競争はシャフトに調整される。外の競争は肯定的なn6許容が、出版物のfitinにH7ハウジングを与えるある。
次元および容量
| タイプ | 次元 | キー溝（外 リング） |
キー溝（内部リング） | 体言 トルク Nm |
重量 kg |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0.115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0.139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0.132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0.167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0.287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0.277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0.285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0.513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0.718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0.823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1.6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2.49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2.88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4.6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11.11 |
ノート
ASNU8-12のDIN 6885。1へのASNU200キー溝、
DIN 6885.3への他のサイズ
1） Tの最高の= 2 × T KN
2）内部競争の過剰運転
3）外の競争の過剰運転
例の取付け
