商品の詳細:
|
| 製品名: | 1つの方法の忍耐 | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| トルク容量: | 1200Nm | 回転速度: | 320rpm |
| 単位重量: | 3.5kg | 保証: | 1年 |
| サイズ: | 30/35/40*118*54mm | OEM: | 受け入れなさい |
| ハイライト: | バケツ エレベーターのバックストップのクラッチ軸受け,1つの方法バックストップのクラッチ軸受け,OEMのバックストップ軸受け |
||

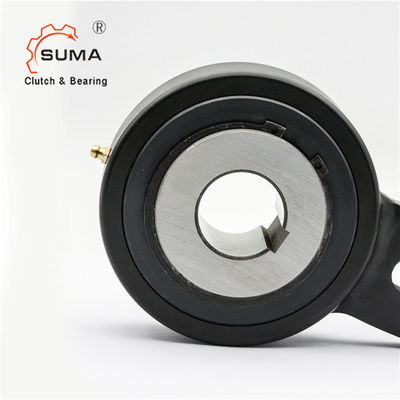

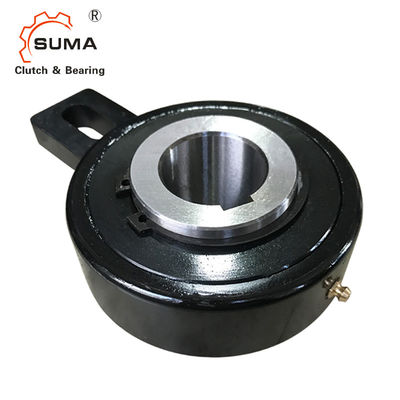

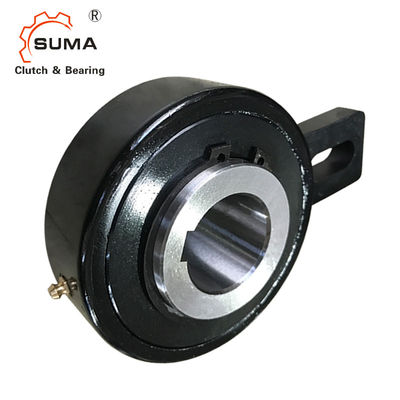

1つの方法に耐えるAV30 AV35 AV40のバケツ エレベーターのバックストップのクラッチ
特徴
タイプAVはローラーのタイプ惰性で動くである。それは低い回転速度のための明白な軸受けによってはめ込み式、集中させて、および盾によって保護される金属迷路シールを使用して密封されて。
単位はグリースを塗る油を差されて、横か立て向き姿勢に取付けること準備ができた提供される。
バックストップとして主に使用されて、トルク容量は最低の空き容量のために高い。
トルク腕および軸受けはプレストレスを施されてはならない。ローラーの設計は軽い指示の適用のためのAVのタイプ理想をする。
技術的なデータ
PECI
| 指定 | |
| モデル | AV30/AV35/AV40 |
| 腔線径・山径 | 30MM/35MM/40MM |
| 外の直径 | 118mm |
| 厚さ | 54mm |
| トルク容量 | 1200Nm |
| 速度の過剰運転 | 320r/min |
| 重量 | 3.5kg |
| パッケージ | 産業パッケージ |
| 受渡し時間 | 7-10日 |
| 支払の言葉 | TT、L/C、D/P、D/A、ウェスタン・ユニオン、Paypal |
次元および容量
| タイプ | サイズ | TKN1） | 速度の過剰運転 | 重量 | 抗力トルク | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
例の取付け
