| 起源の場所: | 中国 |
| ブランド名: | SUMA |
| 証明: | ISO SGS |
| モデル番号: | AV80 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD190-USD240 PER PIECE |
| パッケージの詳細: | カートン箱 |
| 受渡し時間: | 7-10幾日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 1ヶ月あたりの1000pcs |
| 製品名: | バックストップのクラッチAV80 | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| トルク容量: | 2900Nm | 回転速度: | 200rpm |
| 単位重量: | 8.7KG | 保証: | 1年 |
| サイズ: | 80*190*64mm | OEM: | 受け入れなさい |
| ハイライト: | 穀物貯蔵用サイロ装置のバックストップのクラッチ軸受け,GCr15鋼鉄バックストップのクラッチ軸受け,SGS 1の方法バックストップ軸受け |
||

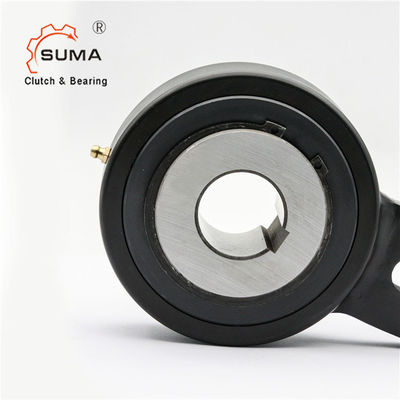

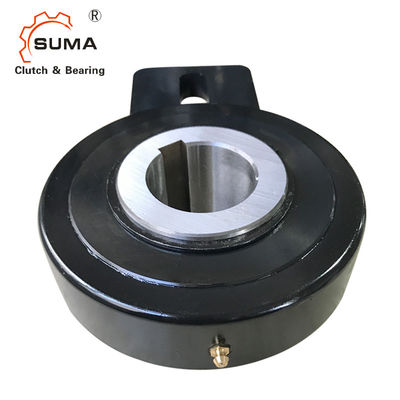

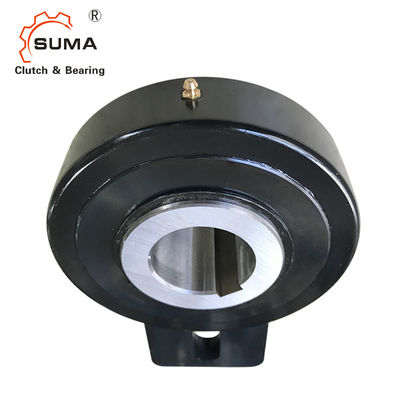

AV80 80*190*64MM穀物貯蔵用サイロ装置のために耐える1つの方法バックストップのクラッチ
技術的なデータ
PECI
| 指定 | |
| モデル | AV80 |
| 腔線径・山径 | 80mm |
| 外の直径 | 190mm |
| 厚さ | 80mm |
| トルク容量 | 2900Nm |
| 速度の過剰運転 | 200r/min |
| 重量 | 8.7kg |
| パッケージ | 産業パッケージ |
| 受渡し時間 | 7-10日 |
| 支払の言葉 | TT、L/C、D/P、D/A、ウェスタン・ユニオン、Paypal |
タイプAVはローラーのタイプ惰性で動くである。それは低い回転速度のための明白な軸受けによってはめ込み式、集中させて、および盾によって保護される金属迷路シールを使用して密封されて。
単位はグリースを塗る油を差されて、横か立て向き姿勢に取付けること準備ができた提供される。バックストップとして主に使用されて、トルク容量は最低の空き容量のために高い。この設計は困難な環境の使用のために適している。トルク腕のスロットを機械そして通ることの固定部分にしっかり止められているボルトは回転停止を提供する。
このボルトの放射状の整理はスロット幅の1 3%と等しいべきである。
トルク腕および軸受けはプレストレスを施されてはならない。ローラーの設計は軽い指示の適用のためのAVのタイプ理想をする。
次元および容量
| タイプ | サイズ | TKN1） | 速度の過剰運転 | 重量 | 抗力トルク | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
例の取付け
