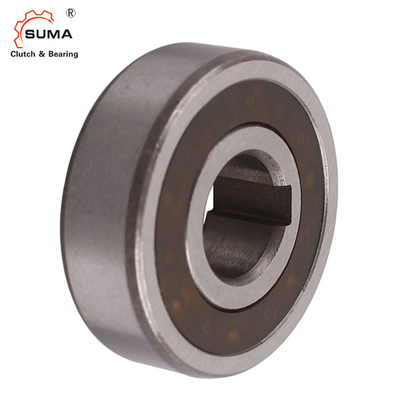

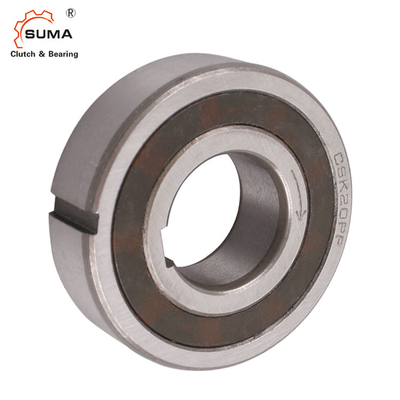

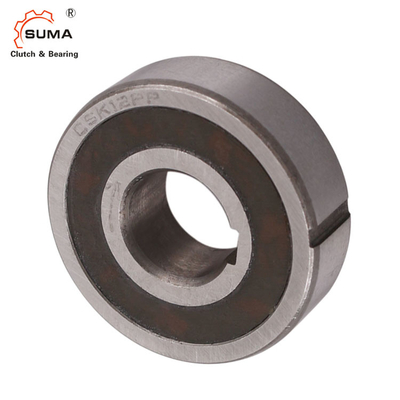

CSK20 CSK20P CSK20PP 20*47*14MM 1つの方法Kyeway軸受けバックストップのクラッチ
スプラグとの一方通行のボール ベアリングがバックストップのクラッチを惰性で動かすこのCSK20はクロム鋼から成り、二重密封されて、そして鋼鉄おりがある。それに内径mm 20、外径mm 47、および14のmmの深さがある。
この単一の列のボール ベアリングは放射状の負荷を支える適用のために適している。この軸受けの内部および外の競争は重負荷の下の醜状への耐久性そして抵抗のためのクロム鋼から成っている。
それに熱拡張か非定型の精密を含まない適用のための正常な放射状の内部整理がある。軸受けの両側のゴム製 シールは潤滑油および汚染物を保つ。鋼鉄おりは均等に減らされた摩擦、振動および騒音のためのローラーの間隔をあける。この軸受けはロールバックのない回転の停止を要求する適用にバックストップの機能性を提供するために1方向だけで回るスプラグ クラッチ軸受けを備えている。
転がり軸受けは回転摩擦およびサポート放射状のものおよび軸負荷を減らすために可動部分間の分離を維持するのに転がり要素を使用する。これらの要素は次のタイプの1つである場合もある:球、バレル円柱、球形、針、紡錘、または先を細くされる。すべての転がり軸受けは開いているか、保護されるか、または密封されて。密封された軸受けは忍耐の工場のオイルかグリースと開いた、保護された軸受けは使用に基づいて潤滑の周期的なreapplicationと、油を差されるために意味されるが、油を差される。盾は導入されるかもしれない保護し、ボール ベアリングの速度および寿命を減らすことができる環境の残骸から軸受けの可動部を。転がり軸受けは農業機械からの装置、ロボット工学、歯科装置、エレベーター、圧延製造所、船の舵シャフトおよび総計の粉砕機の運搬への応用範囲で、特に使用される。
次元および容量
タイプ | サイズ | シリーズの忍耐 | 負荷の忍耐 | 重量 | 抗力トルク | |||||||
原動力 | 静的 | |||||||||||
CSK。P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [分1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kg] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |||
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |||
CSK. .PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0.5 | 7 | |
CSK。P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | – | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | – | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | |||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 |
