| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | BSEU70-60 |

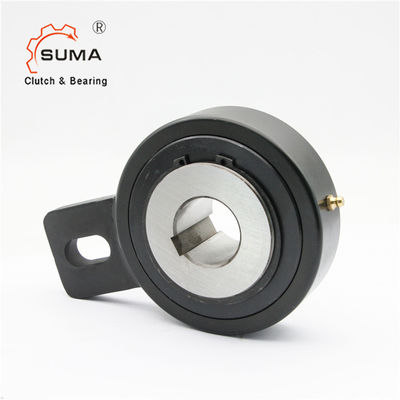

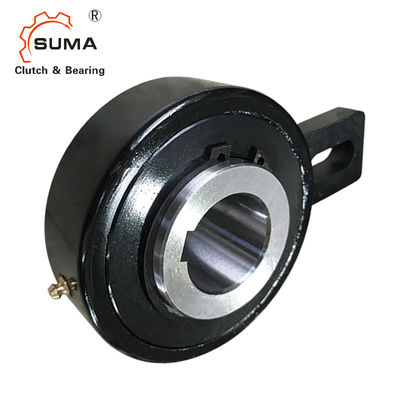

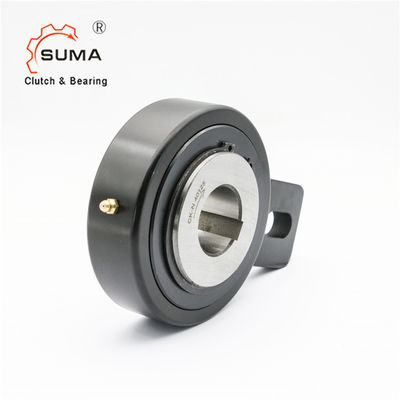

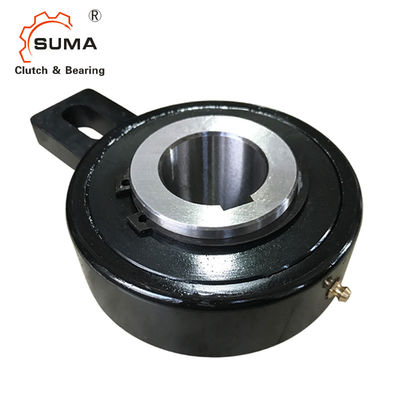

BSEU70-60コンベヤーのバックストップのクラッチ1の方法カム クラッチ軸受け
BSEUのバックストップのクラッチの特徴
BSEUシリーズ カム クラッチはユーザー フレンドリーのbackstoppingカム クラッチとして発達した。それに小型BSシリーズ カム クラッチと同じであるカムおよびローラーの構造がある。外の競争は容易な取付けを提供するトルク腕を結合する特別な形がある。これらのカム クラッチはグリースと前油を差されて出荷され、取付けの用意する。限られたスペースが利用できる適用のバックストップとして最も頻繁に使用される。
BSEUのバックストップのクラッチの次元そして容量
| 項目 | BSEU70-60 |
| 材料 | GCr15 |
| 穴dia。 | 60のmm |
| 外dia。 | 165のmm |
| 幅 | 59のmm |
| トルク容量 | 3140 N.m |
| 制限速度の過剰運転 | 350 r/min |
| 重量 | 7.6 kg |
| パッケージ | カートン箱、あなたの条件として木箱または |
| モデル | 穴サイズ | トルク 容量 （N·m） |
最高。 過剰運転 （r/min） 内部競争 |
D | D2 | L1 | L | B | F | b | N | E | J | W.分 | W. Max | |
| Dia （H7） |
キー溝 | |||||||||||||||
| BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0.999 | 0.948 |
| BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
| BSEU40-20 | 20 | 6×2.8 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | 3.781 | 3.363 |
| BSEU40-25 | 25 | 8×3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU40-30 | 30 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | |||
| BSEU40-35 | 35 | 10×3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU40-40 | 40 | 12× 3.3 | 1,440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1.5 | ||
| BSEU70-45 | 45 | 14×3.8 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | 7.607 | 6.541 |
| BSEU70-50 | 50 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1.5 | |||
| BSEU70-55 | 55 | 16×4.3 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70-60 | 60 | 18×4.4 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70-65 | 65 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
| BSEU70-70 | 70 | 20×4.9 | 3,140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU90-75 | 75 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 | 9.265 | |
| BSEU90-80 | 80 | 22×5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
| BSEU90-85 | 85 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
| BSEU90-90 | 90 | 25×5.4 | 4,700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
