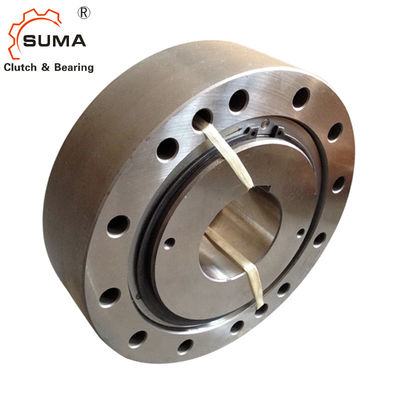

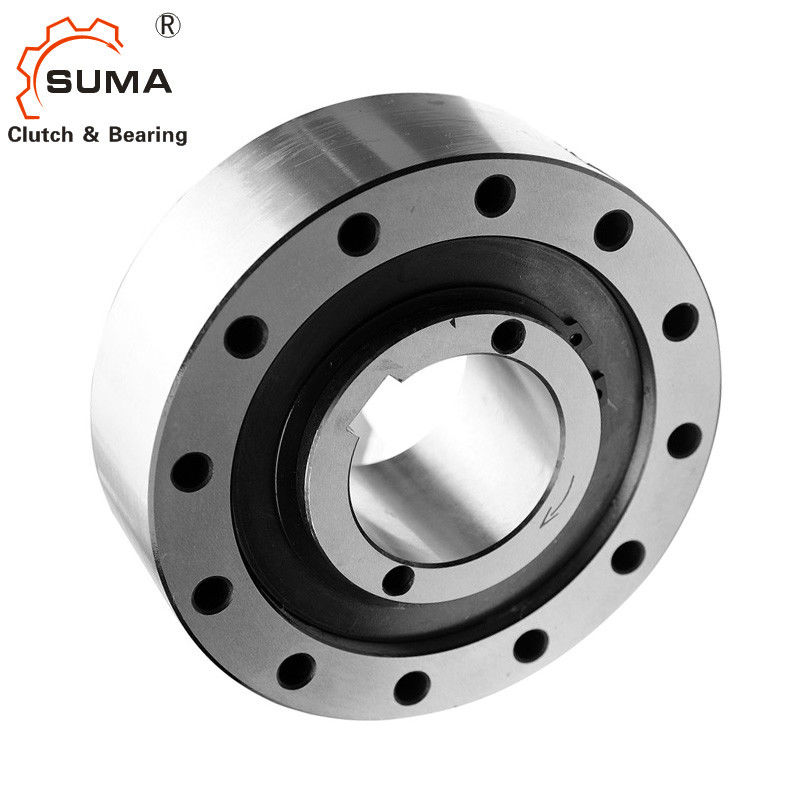

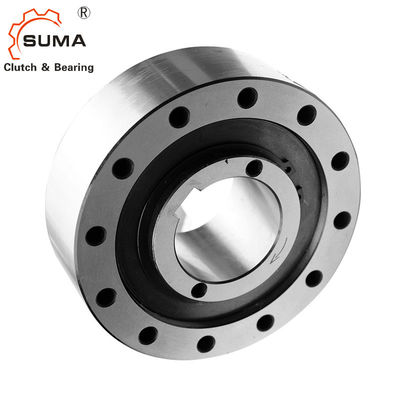

クラッチを過剰運転するFXM140-50 3000RPM 1の方向スプラグ
特徴
統合されるFXMをであるスプラグ惰性で動く軸受けサポートなしでそしてスプラグの離昇X.と惰性で動かす。内部リングが高速で回るときスプラグの離昇Xは摩耗に自由な惰性で動く操作を保障する。FXMを使用される次のように惰性で動かす:
バックストップ
クラッチの過剰運転
高速の適用のために低速運転操作を用いるing操作をいつ過剰運転のクラッチとして使用されて惰性で動かせば。わずかなトルク888まで000 Nm。穴460までのmm。多くの標準的な穴は利用できる。
スプラグの離昇X
統合されるFXMを装備されているスプラグの離昇X.が惰性で動かす。運転操作は低速で行なわれること惰性で動く操作で内部リングが高速で回って、クラッチの過剰運転を提供すれば、スプラグの離昇Xはバックストップおよび過剰運転のクラッチのために使用される。惰性で動く操作では、遠心力によりFCスプラグは外トラックから離れる。この作動状態では無制限の耐用年数と、すなわち摩耗なしの仕事を惰性で動かしなさい。
技術的なデータ
| 項目 | FXM140-50 |
| 材料 | GCr15 |
| 穴dia。 | 65-110のmm |
| 外dia。 | 245のmm |
| 幅 | 70のmm |
| トルク容量 | 10100 N.m |
| 重量 | 19.8 kg |
| パッケージ | カートン箱、あなたの条件として木箱または |
次元および容量
タイプ |
d | B | D | E | F | G | J | L | P | T | U | V | W | Z ** | 重量 | |||||||
| mm | ||||||||||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | ||||
| FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
| FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
| FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
| FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
| FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
| FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
| FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
| FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
| FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
| FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
| FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
| FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
| FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
| FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
| FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
| FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
| FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
| FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
| FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
| FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
| FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
| FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
| FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
| FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
| FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
| FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
| FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 | ||||||
注:
最高の伝染性のトルクは指定わずかなトルク2倍のである。
理論的でわずかなトルクは内部および外リング間の理想的な同心性にだけ適用する。実際には、同心性は演劇によって忍耐およびいななきのbouring部品の間違いを集中させること影響される。
それからテーブルで間既存を考慮に入れるなくなる適用する指定されるわずかなトルクは（T.I.R。）。要望に応じてより高い速度。
土台
統合されるFXMをある軸受けサポートなしに惰性で動かす。内部の同心の直線
外リングは顧客によって提供されなければならない。許されたの（T.I.R。）なるobは動く-
役立った。統合される顧客の付属品の部品の外トラックFによってFXMを集中し、これにボルトで固定される惰性で動かす（図67-1を参照しなさい）。付属品の部品の試験直径の許容はISO h6かh7なる。
シャフトの許容はISO h6かj6なる。シャフトの端への一致のために、端カバーは要望に応じて供給することができる（67-3を計算するために参照するため）。
潤滑
スプラグの離昇の速度以上の速度で、特別な潤滑は要求されない;惰性で動かしなさい
手入れ不要機能。スプラグの離昇の速度の下で作動した場合、指定オイルの質のオイルの潤滑は提供されなければならない。
