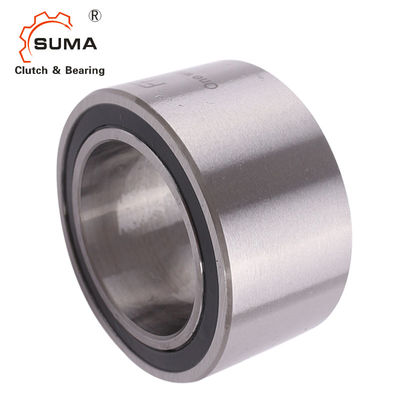

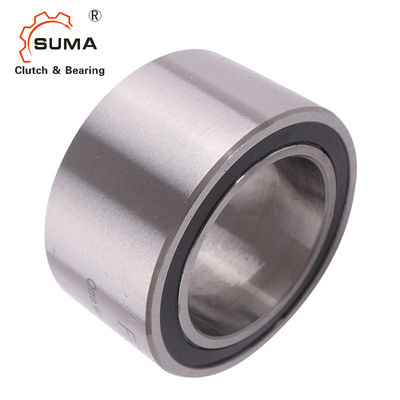

完全なFPはスプラグ クラッチ1の方法を惰性で動かす
特徴
幅:27のmm
実用温度:最高。140°C
より高い温度要求あり次第
潤滑
オイルまたはグリースの潤滑
腐食防止と渡される。
要求あり次第満ちる操作中のグリース。
取付け
設置許容
シャフトh5;ハブH6
合う部品
合う部品の堅くなり、粉砕は必要ではない。完全にの近くに(自由にグリースを塗るため)合う部品を惰性で動かすクラッチをきれいにしなさい、また出版物適合を作る前にクラッチのリングを惰性で動かしなさい。
軸受け
クラッチを含んでいる球および軸受を惰性で動かしなさい。付加的で外的な忍耐サポートは必要ではない。
出版物適合圧力
出版物適合圧力は球に適用されてはならない。内部リングだけを通る取付け/取り外し。
方向を締め金で止めること
内部リングの矢は内部リングの締め金で止める方向を示す。
部品
クラッチを惰性で動かしなさい | |
挿入物のelement* | FE 400 M (雷文のばね) |
FE 400 Z (張力ばね) |
|
+配線管 | 鋼鉄忍耐堅くされるおよび地上 |
内部リング | 出版物適合 |
外リング |
出版物適合 |
+ボール ベアリング | 統合される |
+軸受 |
統合される |
+潤滑 | - |
と利用できるクラッチの挿入物の要素を惰性で動かしなさい
FE 400のM (雷文のばね)またはFE 400 Z (張力ばね)。
技術的なデータ
項目 | FP 422M FP 422Z |
材料 | ST14 |
穴dia。 | 10のmm |
外dia。 | 26のmm |
幅(b) | 27のmm |
トルク容量 | 60N.m |
過剰運転する制限速度(内部競争)を | 10100 r/min |
重量 | 0.07 kg |
パッケージ | あなたの条件としてカートン箱または |
次元および容量
引く伝説:
d =内部の直径D =外の直径W =幅T =トルクn =回転速度C =積載量
指定 | d | D | W | Tnom | nmax | Cdyn。 | Cstat | 重量 | 項目いいえ。 |
[mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | ||
FP 422のM | 10 | 26 | 27 | 60 | 10,100 | 6,013 | 4,380 | 0.07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10,100 | 6,013 | 4,380 | 0.07 | 300656 |
FP 427のM | 15 | 31 | 27 | 94 | 7,400 | 7,679 | 6,397 | 0.08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7,400 | 7,679 | 6,397 | 0.08 | 300664 |
FP 432のM | 20 | 36 | 27 | 133 | 5,900 | 8,104 | 7,241 | 0.10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5,900 | 8,104 | 7,241 | 0.10 | 300670 |
FP 437のM | 25 | 41 | 27 | 176 | 4,800 | 9,201 | 8,142 | 0.12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4,800 | 9,201 | 8,142 | 0.12 | 300674 |
FP 442のM | 30 | 46 | 27 | 223 | 4,200 | 10,247 | 10,708 | 0.14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4,200 | 10,247 | 10,708 | 0.14 | 300680 |

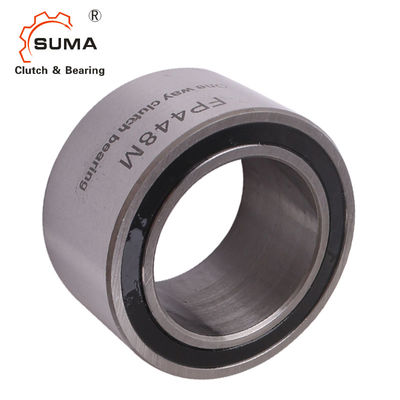

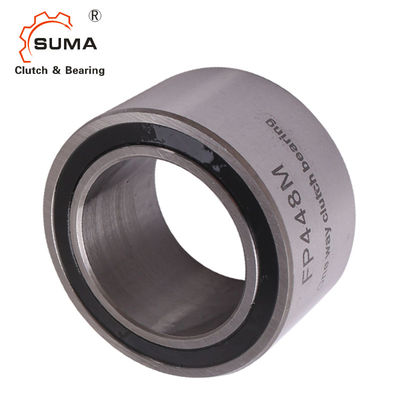

FP 448のM | 35 | 53 | 27 | 286 | 4,300 | 11,642 | 13,440 | 0.19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4,300 | 11,642 | 13,440 | 0.19 | 306523 |
FP 453のM | 40 | 58 | 27 | 343 | 3,400 | 11,417 | 13,577 | 0.21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3,400 | 11,417 | 13,577 | 0.21 | 300684 |
FP 463のM | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
FP 473のM | 60 | 78 | 27 | 588 | 2,500 | 14,128 | 19,896 | 0.3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2,500 | 14,128 | 19,896 | 0.3 | 300693 |
指定わずかなトルクは合う部品の十分な剛さに基づいている。
回転速度n =挿入物の要素の固有の速度。
