NFシリーズNF20 20*62*36mm 3600RPMコンベヤーは1つの方法スプラグを惰性で動かす

基本情報
起源の場所: 中国
ブランド名: SUMA
証明: ISO SGS
モデル番号: NF20
最小注文数量: 1
価格: USD10-USD15 PER PIECE
パッケージの詳細: カートン箱
受渡し時間: 10-15幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 1ヶ月あたりの1000pcs
製品名: NF20に耐える1つの方法クラッチ 材料: 鋼鉄に耐えるGCr15
回転速度: 3600rpm 単位重量: 0.6kg
保証: 1年 サイズ: 20*62*36mm
トルク容量: 188Nm OEM: 受け入れなさい
ハイライト:

NF 1の方法スプラグ

,

3600RPM 1方法スプラグ

,

1つの方法スプラグ クラッチを惰性で動かしなさい

NF 3600RPMは36MMをコンベヤーのための1つの方法スプラグ惰性で動かす

特徴

タイプNFはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸を支えるように要求される

そして放射状の負荷。潤滑およびシーリングはまた取付けによって提供されなければならない。

標準的な潤滑はオイルである。わずかな外径は標準的なボール ベアリング次元である。典型的な整理は次のページに示されているように同じ収容の許容の軸受けの横のこのタイプを、取付けることである。内部競争はシャフトに調整される。外の競争はH7ハウジングの出版物適合を与える肯定的なn6許容がある。付加的な側面のノッチは肯定的なトルク伝達を提供する。

収容の許容がK6にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大するために十分に強いtonotなる。

次元および容量

タイプ サイズ   速度の過剰運転   重量
NF dH7 TKN 1 nimax 2 namax 3 Dn6 D5 D6 L t bH11





[mm] [Nm] [分1] [分1] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
8 20 5000 6000 37 30 20 20 3 6 0.1
12 20 5000 6000 37 30 20 20 3 6 0.1
15 78 4500 5400 47 37 26 30 3.5 7 0.3
20 188 3000 3600 62 52 37 36 3.5 8 0.6
25 250 2200 2600 80 68 49 40 4 9 1.1
30 500 1800 2100 90 75 52.5 48 5 12 1.6
35 663 1600 1950年 100 80 58 53 6 13 2.3
40 1100 1250 1700 110 90 62 63 7 15 3.1
45 1500 1100 1500 120 95 69 63 7 16 3.7
50 2375 850 1300 130 110 82 80 8.5 17 5.4
55 2500 800 1200 140 115 83 80 9 18 6.1
60 4250 700 1100 150 125 93.5 95 9 18 8.5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11.5 24 25.3
100 19625 400 600 260 210 157 150 14.5 28 42.1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

NFシリーズNF20 20*62*36mm 3600RPMコンベヤーは1つの方法スプラグを惰性で動かす 0

ノート

1) Tの最高の= 2 × T KN

」選択ページを参照しなさい10に13

2) 内部競争の過剰運転

3) 外の競争の過剰運転


土台およびカップリング

NFシリーズNF20 20*62*36mm 3600RPMコンベヤーは1つの方法スプラグを惰性で動かす 1

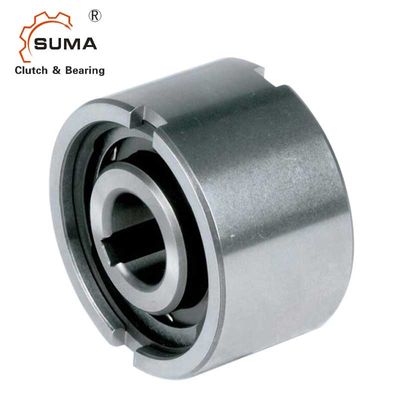

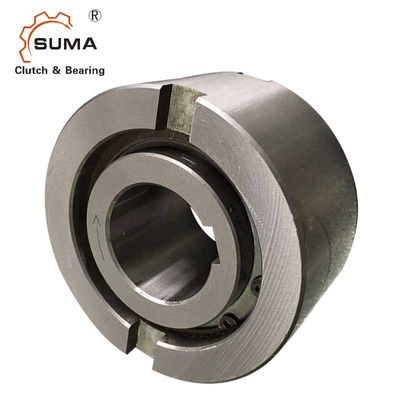

映像

NFシリーズNF20 20*62*36mm 3600RPMコンベヤーは1つの方法スプラグを惰性で動かす 2
NFシリーズNF20 20*62*36mm 3600RPMコンベヤーは1つの方法スプラグを惰性で動かす 3
