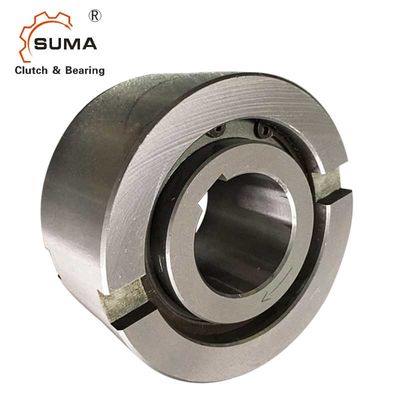

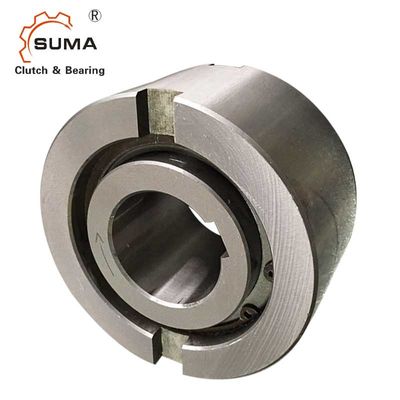

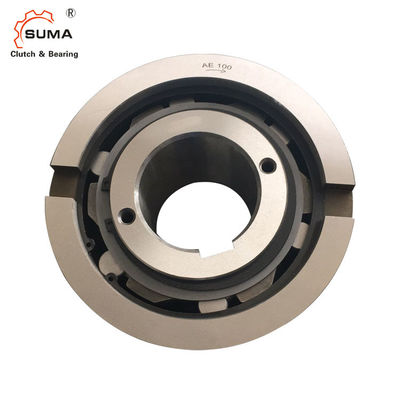

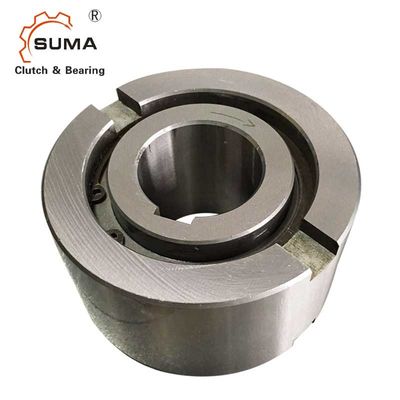

AE50 50*130*63MMは1つの方法方向軸受けクラッチを惰性で動かす
特徴
タイプAEはローラーのタイプ惰性で動かす支えられるnon-bearingである。軸受けは軸および放射状の負荷を支えるように要求される。潤滑およびシーリングはまた取付けによって提供されなければならない。わずかな外径は標準的なボール ベアリング次元である。
典型的な整理は同じ収容の直径の許容の軸受けの側のこのタイプを取付けることである。
内部競争はシャフトに調整される。外の競争はh6許容があり、ハウジングでK7許容と合うべきである。付加的な側面のノッチは肯定的なトルク伝達を提供する。
収容の許容がR6にあれば、ノッチの使用は必要ではない、しかしハウジングはアセンブリの後で拡大しないには十分に強くなければならない。この設計は± S/2.の内部および外の競争の軸ミスアラインメントを受け入れることができる。
技術的なデータ
項目 | AE50 |
材料 | GCr15 |
穴dia。 | 50のmm |
外dia。 | 130のmm |
幅(b) | 63のmm |
トルク容量 | 2150 N.m |
過剰運転する制限速度(内部競争)を | 950 r/min |
過剰運転する制限速度(外の競争)を | 1300 r/min |
重量 | 4.2 kg |
パッケージ | あなたの条件としてカートン箱または |
次元および容量
タイプ | サイズ | 速度の過剰運転 | 重量 | 抗力トルク | |||||||||||
AE
|
dH7 (mm) |
TKNか。1 (Nm) |
Nimax 2) (分1) |
Namax 3) (分1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kg) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000年 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950年 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
