| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | CKF-A35110 |

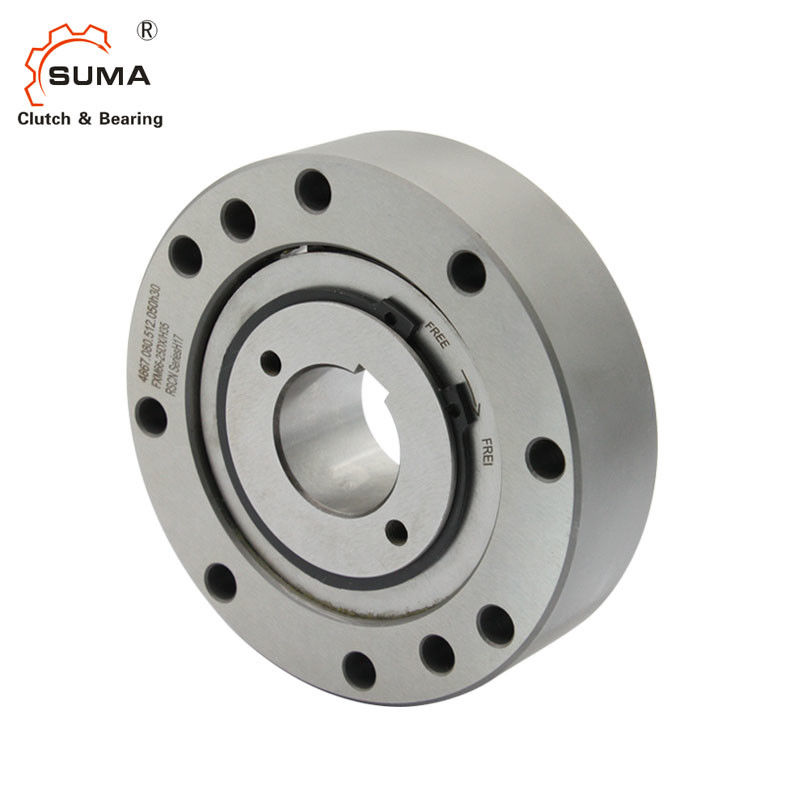

CKF-A35110 40 MM 6000RPMのバックストップのスプラグ1の方法クラッチ
特徴
CKF-Aは無接触スプラグのタイプ1の方法クラッチである。内部リングは軸受けサポートなしで単方向機能のために設計されている。軸受けは使用されたとき内部リングおよび外リングのcoaxialityを保障するために取付けられていなければならない。
逆転を防ぐために使用されたとき、速度が速度を超過するための最低の正当な価値より低くなければならない次テーブルに示すようにことを点検することは必要である。
このモデルが主に高速働く条件の下で逆転を防ぐのに使用されている。それはまた高速過剰運転のクラッチおよび低速くさびドライブ切換え装置に使用することができる。
技術的なデータ
| 項目 | CKF-A35110 |
| 材料 | GCr15 |
| 穴dia。 | 35のmm |
| 外dia。 | 100つのmm |
| 幅（b） | 40のmm |
| トルク容量 | 425 N.m |
| 過剰運転する制限速度（内部競争）を | 6000 r/min |
| 過剰運転する制限速度（外の競争）を | 740 r/min |
| 重量 | 2.1 kg |
| パッケージ | あなたの条件としてカートン箱または |
次元および容量
| タイプ | トルクNm |
過剰運転 限られた速度r/min |
d [H7] | D [h7] | e [H7] | F | G | C | B | n-d1 | bn*tn | 重量 [kg] |
||
| 競争 | 内部競争 | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000年 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000年 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000年 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
