GFR90 GFRN90 158MMはローラーのタイプ バックストップ軸受けを惰性で動かす

基本情報
起源の場所: 中国
ブランド名: SUMA
証明: ISO SGS
モデル番号: GFR90 GFRN90
最小注文数量: 1
価格: USD600-USD650 PER PIECE
パッケージの詳細: 木の場合
受渡し時間: 7-10幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、Paypal
供給の能力: 1ヶ月あたりの1000pcs
製品名: バックストップのクラッチGFR90 GFRN90 材料: 鋼鉄に耐えるGCr15
トルク容量: 1450Nm 回転速度: 1700rpm
単位重量: 28.5KG 保証: 1年
サイズ: 90*230*158mm OEM: 受け入れなさい
ハイライト:

GFR90バックストップ軸受け

,

158MMのバックストップ軸受け

,

GFRN90バックストップのクラッチ軸受け

GFR90 GFRN90 158MMはローラーのタイプ バックストップ軸受けを惰性で動かす

特徴

タイプGFR、GFRNはローラーのタイプ惰性で動くである。それらは2 160を使用して、支えられる忍耐である。シリーズ軸受け、およびオイルの潤滑を要求するため。これらの単位はオイルの潤滑を提供し、例で密封する設計でoverleafとして使用されるかもしれない。軸受けは軸方向に重点を置かれてはならない。

通常、タイプGFR、GFRNはトルクを送信するように設計されている使用されオイルの潤滑および密封を提供するFシリーズ カバーによって。通常これらのカバーは次のページで示されている組合せに従って組で使用される。GFRモデルの外の競争は明白H7許容に退屈する部品を受け取り、集中させるためにである。

トルクはカバー プレートを通してボルトによってこの場合送信される。タイプGFR、GFRNは同一である但し例外としてはタイプGFRNにトルクを送信する外径のキー溝がある。2つのペーパー シールは外の競争とカバー プレートの間に置かれるべき各単位と提供される。

技術的なデータ

項目 GFR90 GFRN90
内部dia。 90のmm
外dia。 230のmm
158のmm
トルク 14500 Nm
重量 28.5 kg
上海;ニンポー
受渡し時間 10-15日
パッケージ 木のパッケージ、カートンのパッケージ、等
適用 コンベヤー、電動機、バケツ エレベーター、等



次元および容量



タイプ サイズ   速度の過剰運転

数字

ber

  重量










GFR
GFRN
dH7 TKN1) nimax2) namax3) Dh7 D2 D4 D3 G t z L 1 L B t1 bP10 f
[mm] [Nm] [分1] [分1] [mm] [mm] [mm] [mm]   [mm]   [mm] [mm] [mm] [mm]

[

mm]

[mm] [kg]
12* 55 4000 7200 62 20 42 51 ø5.5 3 42 20 27 2.5 4 0.5 0.5
15 125 3600 6500 68 25 47 56 M5 8 3 52 28 32 3 5 0.8 0.8
20 181 2700 5600 75 30 55 64 M5 8 4 57 34 39 3.5 6 0.8 1
25 288 2100 4500 90 40 68 78 M6 10 4 60 35 40 4 8 1 1.5
30 500 1700 4100 100 45 75 87 M6 10 6 68 43 48 4 8 1 2.2
35 725 1550 3800 110 50 80 96 M6 12 6 74 45 51 5 10 1 3
40 1025 1150 3400 125 55 90 108 M8 14 6 86 53 59 5 12 1.5 4.6
45 1125 1000 3200 130 60 95 112 M8 14 8 86 53 59 5.5 14 1.5 4.7
50 2125 800 2800 150 70 110 132 M8 14 8 94 64 72 5.5 14 1.5 7.2
55 2625 750 2650 160 75 115 138 M10 16 8 104 66 72 6 16 2 8.6
60 3500 650 2450 170 80 125 150 M10 16 10 114 78 89 7 18 2 10.5
70 5750 550 2150 190 90 140 165 M10 16 10 134 95 108 7.5 20 2.5 13.5
80 8500 500 1900年 210 105 160 185 M10 16 10 144 100 108 9 22 2.5 18.2
90 14500 450 1700 230 120 180 206 M12 20 10 158 115 125 9 25 3 28.5
100 20000 350 1450 270 140 210 240 M16 24 10 182 120 131 10 28 3 42.5
130 31250 250 1250 310 160 240 278 M16 24 12 212 152 168 11 32 3 65
150 70000 200 980 400 200 310 360 M20 32 12 246 180 194 12 36 4 138

GFR GFRN .JPG

注:

1) Tの最高の= 2 × T KN

2) 内部競争の過剰運転
3)外の競争の過剰運転

例の取付け

GFR GFRN .JPG
映像

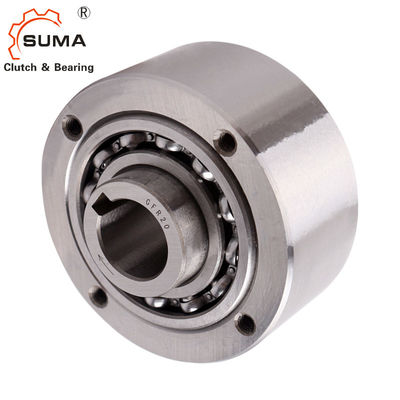

GFR90 GFRN90 158MMはローラーのタイプ バックストップ軸受けを惰性で動かす 2

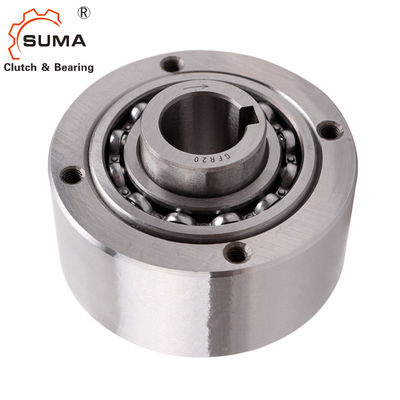

GFR90 GFRN90 158MMはローラーのタイプ バックストップ軸受けを惰性で動かす 3
