商品の詳細:
|
| 製品名: | カム クラッチに耐えるバックストップ | トルク容量: | 1593Nm |
|---|---|---|---|
| 回転速度: | 17600RPM | 単位重量: | 46.5kg |
| 保証: | 1年 | サイズ: | 44.45*92.08*89mm |
| 材料: | 鋼鉄に耐えるGCr15 | ||
| ハイライト: | MG800 1方法バックストップ軸受け,カム クラッチに耐えるバックストップ,GCr15鋼鉄バックストップ軸受け |
||

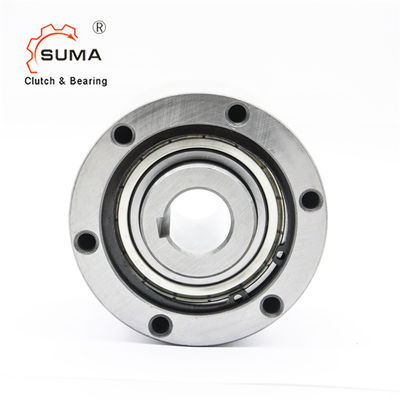

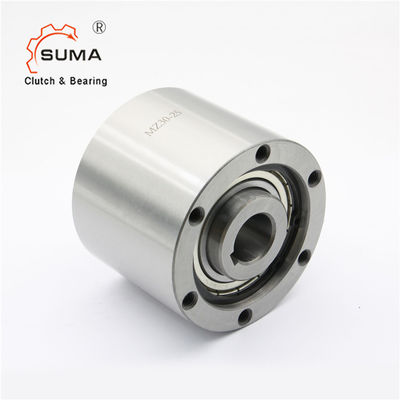

カム クラッチに耐えるMG MIシリーズMI800 MG800一方通行のバックストップ
特徴
1. 高速適用のために設計されているはめ込み式クラッチ。
2. 最適性能および高められた容量のために設計されるカムおりアセンブリ。
3. 2つの玉軸受は競争間の放射状の負荷そして同心性を支えるために含んでいた。
4.グリースまたはオイルの潤滑に提供される肯定的な接触の唇またはフェルトのシール。
5.叩かれた穴は土台の補助部品のための外の競争の端で機械で造られる。
6.利用できるメートル穴およびキー溝。
7.利用できる付属品を取付ける。
MG300A –700Aシリーズ
概要の義務の適用、過剰運転、バック停止および軽量インデクシングのために主に使用されて。MGモデルは長い過剰運転の摩耗の生命を提供するために活気づく精密なばねを提供する。
MI300A –700Aシリーズ
高性能インデクシングのために推薦される、1分あたり適用大きいより150回の高い指示の正確さを要求する打撃か適用で使用されて。特許を取られた、低い慣性を組み込むこと
速いカム反作用のためのおりそして頑丈な活発化のばね。
MO300A –700Aシリーズ
高速内部競争の過剰運転の適用のための抗力を密封するために最小になるためにフェルトのグリースのシールによって作られる。MOモデルは標準的なグリースの潤滑と提供される。
MR300A –700Aシリーズ
過剰運転している高速外の競争のために意図されているカム抗力を最小にするのに遠心力を使用する独特なカムおりの構造を組み込む。クラッチの運転の速度は内部競争のためのテーブルで示されているrpmを超過できない。
次元および容量
| モデル | トルク | 抗力 | 最高。 | 最高。 | 穴サイズ | B （h7） |
C | PCD D |
E | F | S | HM | 重量 （kg） |
|||
| 過剰運転 | No.of | |||||||||||||||
| 容量 | トルク | （r/min） | インデクシング | 叩かれた穴 | ||||||||||||
| （Nm） | （Nm） | 内部 | 外 | （周期/分） | Dia. | キー溝 | ×Size×Pitch | |||||||||
| 競争 | 競争 | （H7） | ||||||||||||||
| MG 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| MI 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
