商品の詳細:
|
| 製品名: | バックストップのクラッチNYD250 NJ160 | 材料: | 鋼鉄に耐えるGCr15 |
|---|---|---|---|
| サイズ: | 120*360*183mm | 回転速度: | 100rpm |
| 単位重量: | 125kg | 保証: | 1年 |
| トルク容量: | 25000Nm | OEM: | 受け入れなさい |
| ハイライト: | NYD 250のバックストップ軸受け,25000 Nmのバックストップ軸受け,低速バックストップ カム クラッチ |
||

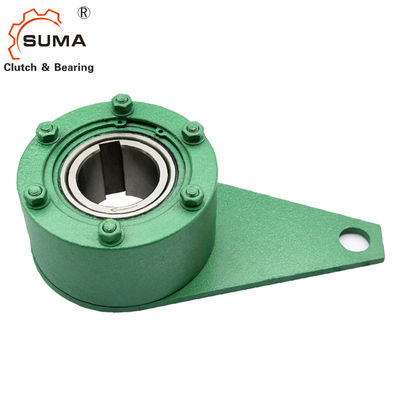

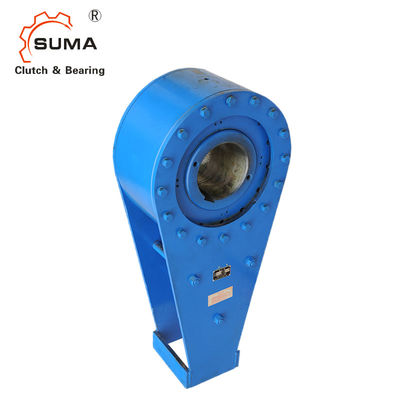

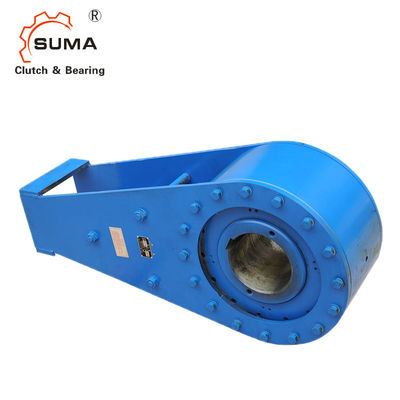

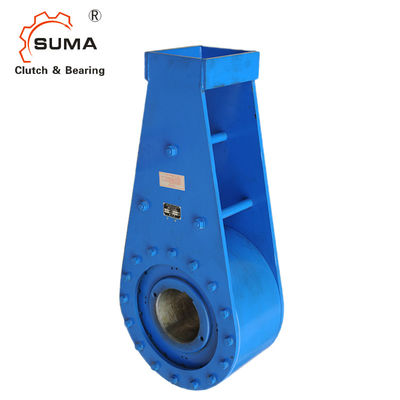

NYD 250の低速エレベーター25000 Nmカム バックストップ軸受け
NYD NJのバックストップの特徴
トルク腕を搭載するバックストップNJ （NYD、ND）は玉軸受サポートなしにある。バックストップは直通シャフトかシャフトの端で整理される。
バックストップNJは次のように使用される:
低速適用のためのバックストップ。
彼らは傾向があるコンベヤー ベルト システム、エレベーターおよびポンプの使用のために設計されている。条件が汚れ、挨りだらけである場合のタコナイトのシール バックストップを保護するため。
モデルNJ65-NJ450
次元および容量
| タイプ | 積載量 | 最高内部競争。速度 | 抗力トルク | 穴 | サイズ（mm） | 重量 | ||||||||
| N.m | r/min | N.m | mm | B | D | H | h1 | Φ | h | L | L1 | kg | ||
| ND16 （NJ65） | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 （NJ75） | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 （NJ85） | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 （NJ95） | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 （NJ110） | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 （NJ130） | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 （NJ160） | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 （NJ200） | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 （NJ220） | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 （NJ230） | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 （NJ250） | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 （NJ270） | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 （NJ300） | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 （NJ320） | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 （NJ350） | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955年 | |||
| ND5200 （NJ420） | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 （NJ450） | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000年 | 165 | 480 | 574 | 3380 | |||
土台
背部運転トルクはトルク腕によって抑制される。トルク腕は位置に締め金で止められてはならない。それは放射状の方向軸との0.5インチの演劇を持たなければならない。
NJのバックストップは整理適合のために供給される。内部リングの止めねじは軸保持、シャフトつばに要求されない提供される。
