| 起源の場所 | 中国 |
| ブランド名 | SUMA |
| 証明 | ISO SGS |
| モデル番号 | FRHM900-12 |

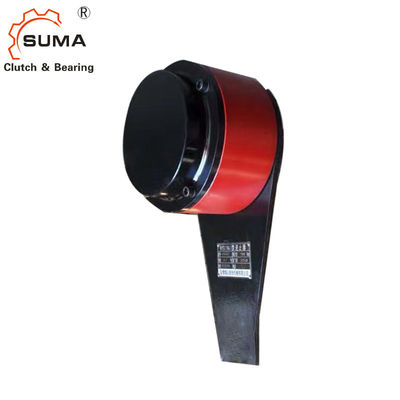

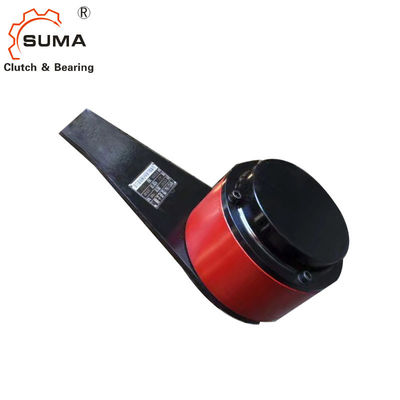

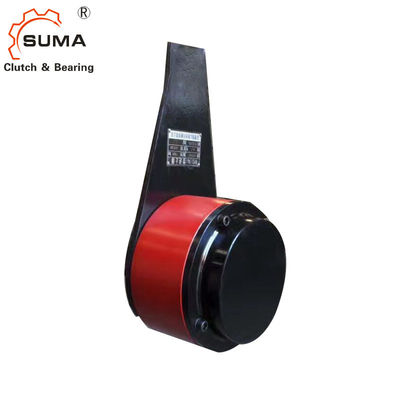

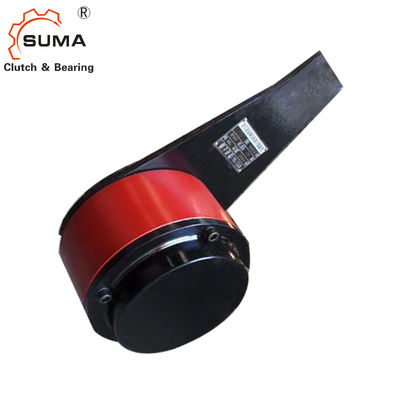

FRHMの単一の方向はスプラグのバックストップ軸受けを惰性で動かす
技術的なデータ
特徴
完全トルク腕を搭載するFRHMをである密封されたスプラグ惰性で動く玉軸受によって惰性で動かす。彼らはのために設計されている
MorseCBの単位を交換して、oil-filled供給し、取付けの用意する
FRHMを整理されるシャフトかシャフトの端を通って惰性で動かす。
FRHMを使用される次のように惰性で動かす:
バックストップ
低速適用のため。彼らは傾向があるコンベヤー ベルト システム、エレベーターおよびポンプの使用のために設計されている。条件が汚れ、挨りだらけである場合のタコナイトのシール バックストップを保護するため。
最高のトルク56までの000のlb ft。
穴7インチまで。
適用例
傾向があるコンベヤーのヘッド滑車シャフトのバックストップFRHM 900~12。背部運転トルクはによって制限される
支承板のトルク腕。
次元および容量
|
惰性で動かしなさい サイズ |
最高 トルク |
体言 トルク |
最高 速度 リング 車輪 rpm |
穴d 最高。インチ |
インチ |
C インチ |
D インチ |
E インチ |
H インチ |
J* インチ |
L* インチ |
N インチ |
O インチ |
Q インチ |
R* インチ |
魏 ght |
|
FRHM 775-7 |
15 000 | 7 500 | 540 | 3.75 | 9.75 | 4.38 | 6 | 0.50 | 21.88 | 3.56 | 7.50 | 1.25 | 8.13 | 17.00 | 15.25 | 160 |
|
FRHM 800-7 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.38 | 7 | 0.50 | 22.25 | 3.56 | 8.00 | 1.25 | 8.63 | 17.00 | 15.25 | 190 |
|
FRHM 800-12 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0.50 | 25.50 | 3.56 | 8.00 | 1.25 | 8.63 | 20.25 | 18.63 | 200 |
|
FRHM 900-12 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.50 | 26.25 | 3.56 | 7.63 | 1.25 | 8.38 | 20.25 | 18.63 | 210 |
|
FRHM 900-19 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
|
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 4.75 | 9 | 0.88 | 32.89 | 3.56 | 8.75 | 1.50 | 9.13 | 24.63 | 22.88 | 270 |
|
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0.88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | 25.00 | 23.00 | 275 |
土台およびカップリング
背部運転トルクはトルク腕によって抑制される。トルク腕は位置に締め金で止められてはならない。それは放射状の方向軸との0.5インチの演劇を持たなければならない。
FRHMのバックストップは整理適合のために供給される。内部リングの止めねじは軸保持、シャフトつばに要求されない提供される。
