製品名: | カム従節軸受けCFH-1-S | 材料: | 鋼鉄GCr15の忍耐 |
---|---|---|---|
外の競争の表面: | 円柱 | パッケージ: | ポリ袋+カートン箱のそれぞれ |
保証: | 6か月 | 港: | 上海/ニンポー |
OEM: | 受け入れなさい | 受渡し時間: | 3-5日 |
ハイライト: | CFH-1-Bのスタッドのタイプ カム従節,GCr15スタッドのタイプ カム従節,CFH-1-Bのスタッド カム従節 |

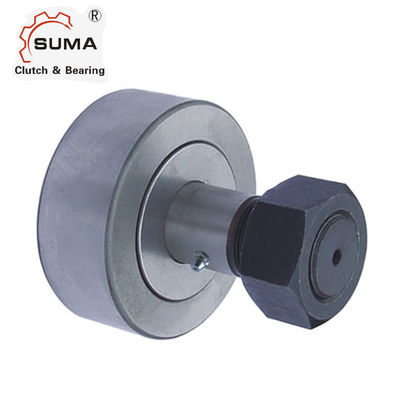

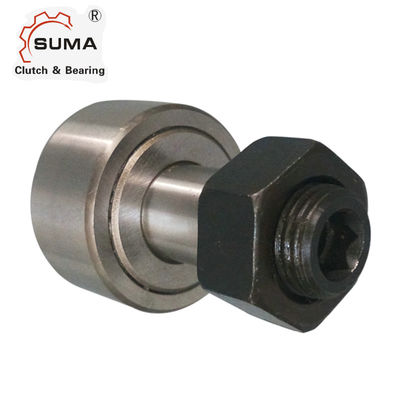

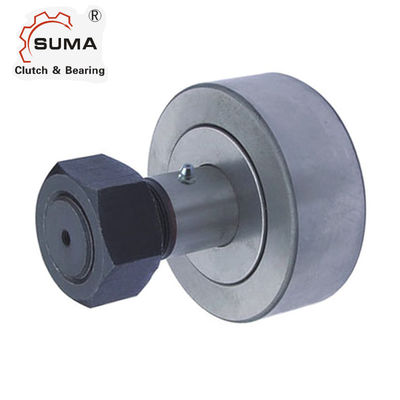

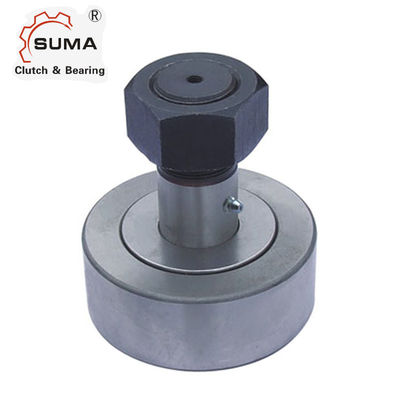

CFH及びCFH-Sシリーズ頑丈なCFH-1-Sスタッドのタイプ カム従節
特徴
カム従節の典型的な機能は線形動きの減摩サポートを提供するか、またはカムの表面に続くことである。
SUMAのスタッド カム従節はこれらの適用と関連付けられた断続的な衝撃、ローディングおよび精密条件に抗するように設計されていた。
適用:
食糧および飲料 | 包装装置 | 単位の物品取扱い |
自動車工場 | 石油開発 | 製鉄所 |
Texitiles/印刷 | オートメーション装置 | 工作機械 |
技術的なデータ
次元および容量
INSEALED BRG. いいえ |
INSEALED BRG. いいえ |
ローラー DIA (RD) |
ローラー 幅 (w) |
スタッド DIA (SD) |
スタッド 長さ (SL) |
MIN. 糸 長さ (TL) |
大丈夫です 糸 |
オイル穴 | ハウジング DIA +.0002 -.0003 |
RRCOM. CL AMPING トルク LBS. |
MAX 空電 容量 LBS. |
BASIC DYN. 評価 LBS. |
|
穴 中心 (HC) |
穴 DIA (HD) |
||||||||||||
CFH-1/2 | CFH-1/2-S | 0.500 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
CFH-9/16 | CFH-9/16-S | 0.5625 | 0.375 | 0.250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
CFH-5/8 | CFH-5/8-S | 0.625 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
CFH-11/16 | CFH-11/16-S | 0.6875 | 0.4375 | 0.3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
CFH-3/4 | CFH-3/4-S | 0.750 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
CFH-7/8 | CFH-7/8-S | 0.875 | 0.500 | 0.4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
CFH-1 | CFH-1-S | 1.000 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
CFH-1 1/8 | CFH-1 1/8-S | 1.1250 | 0.625 | 0.625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
CFH-1 1/4 | CFH-1 1/4-S | 1.250 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
CFH-1 3/8 | CFH-1 3/8-S | 1.375 | 0.750 | 0.750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
CFH-1 1/2 | CFH-1 1/2-S | 1.500 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
CFH-1 5/8 | CFH-1 5/8-S | 1.625 | 0.875 | 0.875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
CFH-1 3/4 | CFH-1 3/4-S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
CFH-1 7/8 | CFH-1 7/8-S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1.0003 | 2250 | 15840 | 6385 |
CFH-2 | CFH-2-S | 2.000 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
CFH-2 1/4 | CFH-2 1/4-S | 2.250 | 1.125 | 1.125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1.1253 | 2800 | 21140 | 8090 |
CFH-2 1/2 | CFH-2 1/2-S | 2.500 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
CFH-2 3/4 | CFH-2 3/4-S | 2.750 | 1.250 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1.2503 | 3450 | 32900 | 11720 |
CFH-3 | CFH-3-S | 3.000 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
CFH-3 1/4 | CFH-3 1/4-S | 3.250 | 1.500 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1.5003 | 5000 | 49820 | 15720 |
CFH-3 1/2 | CFH-3 1/2-S | 3.500 | 1.750 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1.7503 | 5000 | 63250 | 22800 |
CFH-4 | CFH-4-S | 4.000 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2.0003 | 5000 | 89540 | 29985 |
CFH-5-S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2.5003 | 5000 | 135900 | 46575 | |
CFH-6-S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 | 1 | 3/16 | 3.0003 | 5000 | 160900 | 60000 | |
CFH-7-S | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3.5003 | 5000 | 213860 | 75380 |
